🏛️ 第14讲：物理邻居还是异地恋？——GPU 节点与集群硬件拓扑（PCIe/NVLink/NVSwitch/Clos/Rail-Optimized）

主讲人：👓 Ringi（大厂 AI Infrastructure 工程师）
所属模块：Module 01: GPU 硬件架构、数据搬运、集群通信与 Overlap
篇章范式：🏛️ 硬件物理架构与网络组网篇（Hardware Topology & Networking Paradigm）
核心导读：
很多初入分布式大模型领域的算法工程师，在写 PyTorch 分布式代码时，脑海中往往存在一个极具欺骗性的抽象模型：集群里所有的 GPU 都是同构的、扁平的，它们仅仅是由一个整型变量 rank_id 标识的无差别计算单元。
然而在物理世界中，这种虚拟抽象会瞬间引爆系统的性能雪崩！
在真实的智算中心里，GPU 0 与 GPU 1 之间通过机内 4 颗 NVSwitch 实现了 900 GB/s 的双向极速对轰（纳秒级近邻）；GPU 0 与 GPU 4 之间虽然在同一个机箱，却分属两个不同的 CPU NUMA 节点，中间横亘着高延迟的 UPI 总线；而如果你不慎让 GPU 0 与另一台机器的 GPU 通信，数据就必须挤过只有 50 GB/s 的跨机网卡；更致命的是，如果跨机通信走错了交换机轨道（Rail），56 对流量会瞬间挤爆上层 Spine 交换机，导致集群利用率断崖式暴跌 70%！
物理拓扑决定了通信带宽与延迟的阶梯，而拓扑感知调度（Rank Placement）则决定了大模型集群的算力生死。
本讲我们将彻底撕开虚拟抽象的幕布，把单机 8 卡服务器与万卡集群的物理机箱大卸八块，深度推导 PCIe Switch、NVSwitch、Clos 无收敛架构与 Rail-Optimized 轨道组网的第一性原理！

=================================================================================================

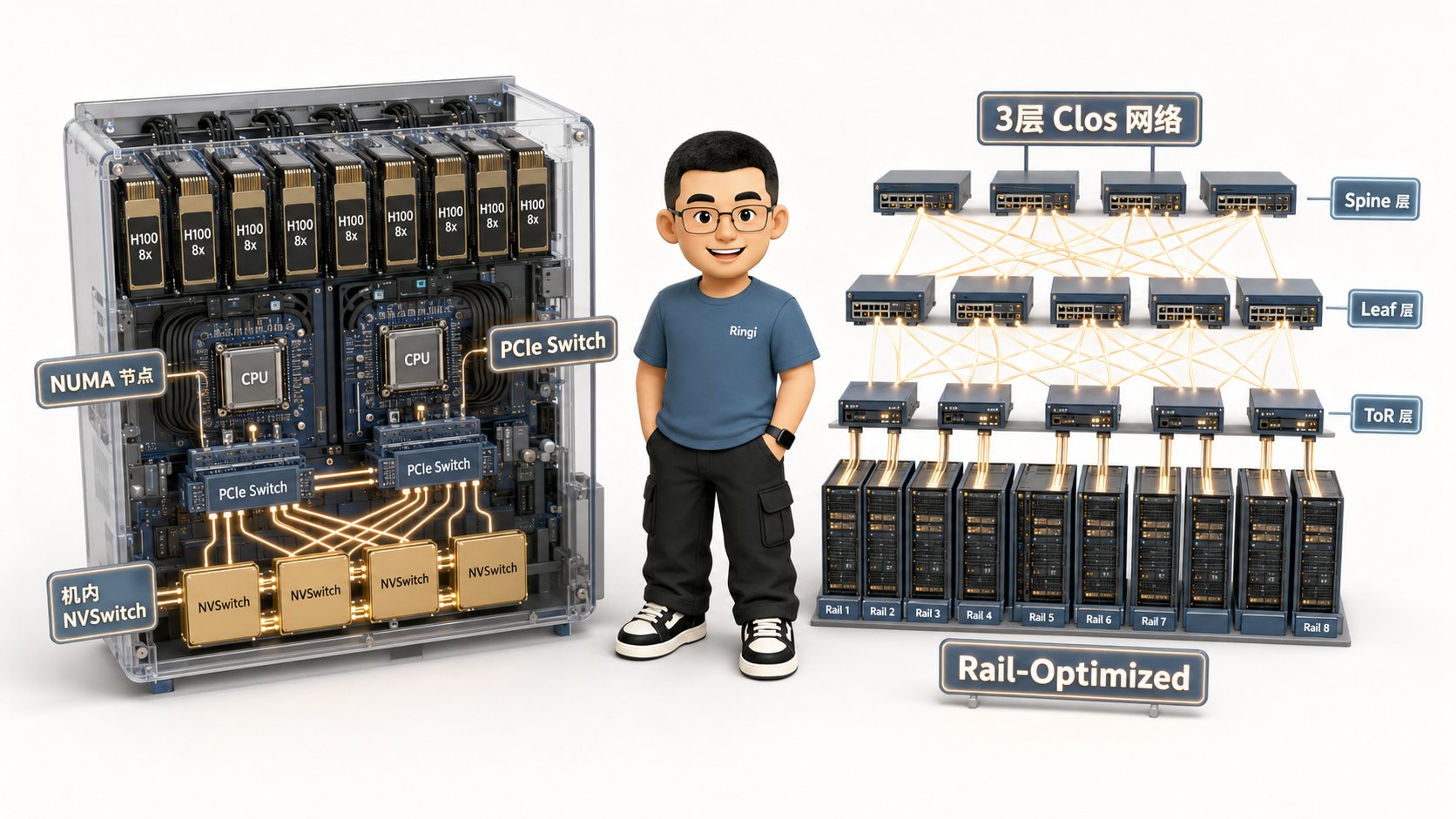

                                   Ringi 3D 架构工坊 · 核心全景
┌───────────────────────────────────────────────────────────────────────────────────────────────┐
│ [Intra-Node 8-GPU Topology: HGX H100 Chassis]                                                 │
│                                                                                               │
│   ┌────────────────────────┐                             ┌────────────────────────┐           │
│   │   CPU Socket 0 (NUMA)  │◄──────── UPI Bus (32 GT/s) ─►│   CPU Socket 1 (NUMA)  │           │
│   └───────────┬────────────┘                             └───────────┬────────────┘           │
│               │ PCIe 5.0 (64 GB/s)                                   │ PCIe 5.0               │
│        ┌──────┴──────┐                                        ┌──────┴──────┐                 │
│        │ PCIe Switch │                                        │ PCIe Switch │                 │
│        └──┬────────┬─┘                                        └──┬────────┬─┘                 │
│           │        │ GPUDirect P2P (No CPU Loop)                 │        │                   │
│        ┌──▼──┐  ┌──▼──┐                                       ┌──▼──┐  ┌──▼──┐                │
│        │NIC 0│  │NIC 1│ (400G ConnectX-7)                     │NIC 2│  │NIC 3│                │
│        └──┬──┘  └──┬──┘                                       └──┬──┘  └──┬──┘                │
│        ┌──▼──┐  ┌──▼──┐  ┌─────┐  ┌─────┐   ┌─────┐  ┌─────┐  ┌──▼──┐  ┌──▼──┐                │
│        │GPU 0│  │GPU 1│  │GPU 2│  │GPU 3│   │GPU 4│  │GPU 5│  │GPU 6│  │GPU 7│                │
│        └──┬──┘  └──┬──┘  └──┬──┘  └──┬──┘   └──┬──┘  └──┬──┘  └──┬──┘  └──┬──┘                │
│           │        │        │        │         │        │        │        │                   │
│        ═══╧════════╧════════╧════════╧═════════╧════════╧════════╧════════╧═══════            │
│                       4 x NVSwitch 3 (Full-Mesh All-to-All: 900 GB/s)                         │
├───────────────────────────────────────────────────────────────────────────────────────────────┤
│ [Inter-Node Cluster Fabric: 3-Tier Clos / Fat-Tree (1:1 Non-Blocking)]                        │
│                                                                                               │
│                           ┌───────────────────────────────┐                                   │
│                           │      Core Switches (Tier 3)   │                                   │
│                           └───────────────┬───────────────┘                                   │
│                                           │ 400G/800G                                         │
│                           ┌───────────────┴───────────────┐                                   │
│                           │     Spine Switches (Tier 2)   │                                   │
│                           └───────────────┬───────────────┘                                   │
│                                           │ 400G/800G                                         │
│               ┌───────────────────────────┴───────────────────────────┐                       │
│               │             Leaf / ToR Switches (Tier 1)              │                       │
│               │   [Rail 0]    [Rail 1]    [Rail 2]  ...    [Rail 7]   │                       │
│               └───────┬───────────┬───────────┬────────────────┬──────┘                       │
│                       │           │           │                │                              │
│       Node 0:       NIC 0       NIC 1       NIC 2     ...    NIC 7                            │
│       Node 1:       NIC 0       NIC 1       NIC 2     ...    NIC 7                            │
│                                                                                               │
│ [Rail-Optimized Rule] Same-rank GPUs connect to the SAME Leaf Switch! Zero Spine Crossings!   │
└───────────────────────────────────────────────────────────────────────────────────────────────┘
=================================================================================================

📑 目录导航

0. Ringi 开场：生产真实现场与痛点冲突
1. 单机 8 卡物理机箱解剖：从 CPU NUMA 到 NVSwitch 巨网
2. 机内总线代际演进：PCIe 与 NVLink 的物理对决
3. 跨机集群组网：Clos 架构与 Fat-Tree 无收敛网络

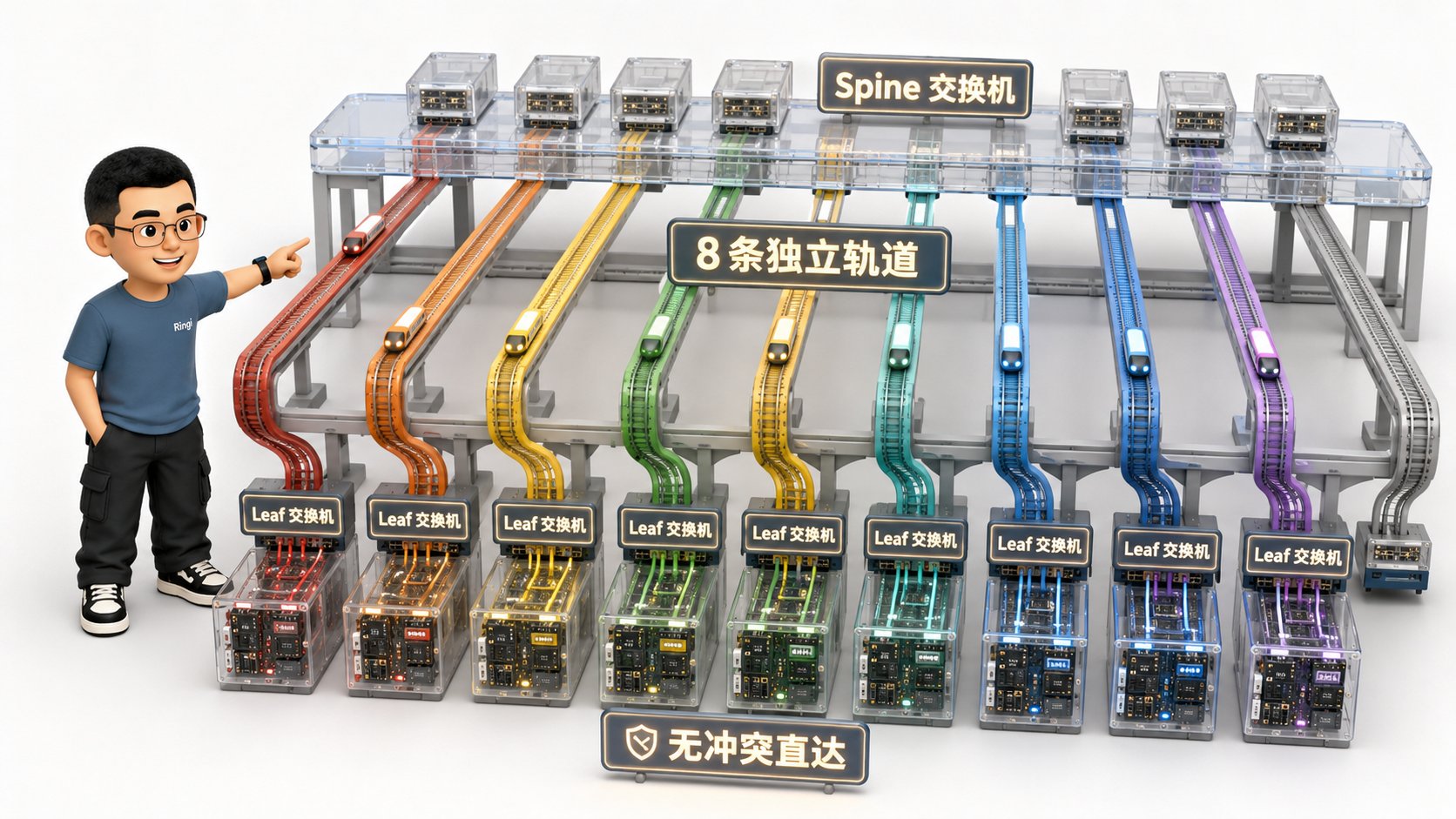

4. Rail-Optimized（轨道优化）组网：大厂集群的无损高速公路

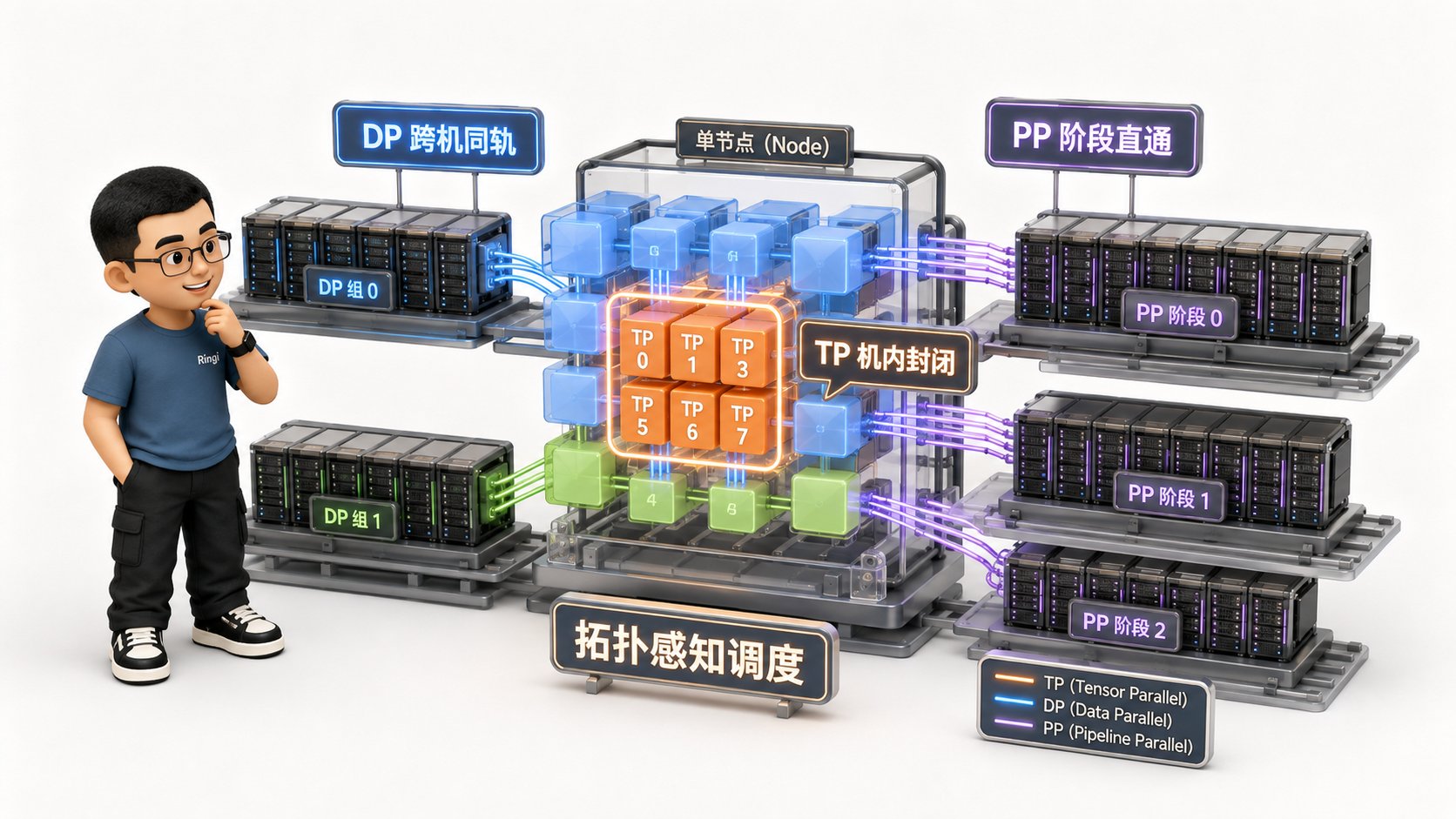

5. Rank Placement 拓扑感知映射：让分布式算子住进最优工位
6. 拓扑诊断利器：nvidia-smi topo 与 NCCL 拓扑探测深度解构
7. 动手实战与代码实验室（Minimal Runnable Code）
8. Ringi 避坑指南与生产性能工程黄金 Checklist
- 8.1 避坑表格（❌ 常见小白拓扑误区 vs ✅ 大厂 AI Infra 正解）
- 8.2 生产硬件拓扑与网络布线黄金十条 Checklist
9. Ringi 5 点核心速记口诀、自我检验清单与课后深度思考题
10. 📚 参考资料与核心源码/经典论文指引
附录：Appendix A — 大厂硬核高频面试题与白板推导（Interview Drill）

0. Ringi 开场：生产真实现场与痛点冲突

0.1 真实工程矛盾：同样是 64 卡集群，为什么 MFU 相差 2.5 倍？

在大厂的基础设施运维中，我们曾遇到过一起极其诡异的性能归因迷案：公司两个算法团队分别申请了 8 台同规格的 8 卡 H100 服务器（共计 64 张 GPU），运行完全一致的 LLaMA-3-70B 预训练脚本（采用 3D 并行：张量并行 TP=8，流水线并行 PP=2，数据并行 DP=4）：

A 团队（老牌 Infra 团队）：模型浮点利用率（MFU）稳定在 52.4%，每步迭代耗时 1.35 秒；
B 团队（新业务团队）：模型浮点利用率（MFU）却只有惨淡的 20.8%，每步迭代耗时高达 3.42 秒！

两边拉齐了代码库分支、PyTorch 版本、CUDA 驱动、甚至训练数据与超参数，结果完全一致；机器的 GPU 单卡算力测试（TFLOPS）也毫无故障。
为什么同样是 64 张卡，性能会硬生生拉开 2.5 倍的鸿沟？ 当 Infra 工程师深入排查其分布式启动脚本时，真相瞬间大白：

A 团队在调度启动时，严格设置了拓扑感知参数，让 TP=8 的通信组严格收敛在每台单机内部的 8 张卡上（走 900 GB/s 的机内 NVLink）；
B 团队直接使用了默认的随机容器调度，其 Rank 映射在物理拓扑上是错乱的：每个 TP=8 组的 8 张卡被稀稀拉拉地分摊到了 4 台不同的物理机上！

生产残酷真相：
A 团队：TP 组通信走机内 NVLink 4.0 ──► 单向 450 GB/s，延迟 0.8 μs
B 团队：TP 组通信跨机走 RoCEv2 网卡 ──► 单向 45 GB/s，延迟 12.0 μs (带宽慢 10 倍，时延慢 15 倍！)
每一个 Transformer 层原本 0.5ms 的 AllReduce，在 B 团队机器上被强行拉长到 12ms！全模型 80 层累积下来，算力被彻底耗死在跨机等待中！

这就是所谓的“异地恋式通信灾难”——忽视物理拓扑，分布式并行就只是在空中楼阁上狂欢！

0.2 线上真实事故复盘：网线全插在同一个 ToR 引发的“跨 Rail 流量血崩”

我们再来看一起记录在数据中心网络建设中的真实 P1 事故：某千万级智算中心新建了一个由 32 台 8 卡 H100 节点构成的算力集群。根据大厂标准规范，该集群必须采用 Rail-Optimized（按卡分轨） 的方式组网。然而，现场机房施工团队由于缺乏对大模型分布式通信的理解，为了“省事美观”，在机柜布线时做出了一个致命改动：

将一台机箱背后的 8 根 400G OSFP 高速光缆，全部整整齐齐地插入了同一个机柜顶部的同一台 ToR（Leaf）交换机中！

集群交付后，运行包含 MoE 专家并行的训练任务。当模型运行到跨节点的 All-to-All 通信阶段时，灾难爆发了：

32 台机器并发向全网打散分发微型 Token 切片；
由于同机的所有网卡全部挂在同一台 Leaf 交换机上，原本设计中应该分流到 8 条独立物理轨道的全网流量，瞬间全部涌向了机柜顶部的单台 ToR 交换机；
ToR 交换机向上连通 Spine 交换机的上行链路瞬间被挤爆，端口队列缓冲区发生严重的 Micro-burst 丢包；
紧接着触发了漫延全网的 PFC 死锁风暴（Deadlock Storm），所有网卡的 QP 队列全部挂起，训练单步耗时直接从 300ms 狂飙到 4.5 秒，最终引发全网 NCCL Timeout 崩溃离线！

这起事故让整个集群停机排查整改了整整 3 天，涉及数百根光纤的重新拔插重连。它的本质教训就是：AI 集群的物理布线不是强电接线板，每一根网线对应的物理拓扑，都与分布式算法的数学数据流死死咬合在一起！

0.3 集群物理互联层级与性能矩阵全景速查表

在深入机箱与交换机之前，我们先把物理世界中从芯片到集群的六大互联层级底账摊开：

物理互联层级	核心硬件组件	单向有效带宽 (BW)	双向聚合带宽 (Bidir)	典型通信单程时延	物理拓扑特征与限制
1. 片上核心级	SM 内部 Register / Shared Memory	~ 12 ~ 14 TB/s	> 25 TB/s	~ 2 ns (10~30 Cycles)	硅片内部极速走线; 容积仅数百 KB / SM
2. 封装显存级	HBM3 2.5D CoWoS 堆叠 (单卡 80GB 容量)	3.35 TB/s	3.35 TB/s (读写复用)	~ 60 ~ 80 ns	硅中介层微凸块直连; 单设备容量物理天花板
3. 机内板卡级	4 x NVSwitch 3 (18 条 NVLink 4.0)	450 GB/s / GPU	900 GB/s / GPU (单机 7.2 TB/s 全双工)	< 100 ns	PCB 高速背板差分对; 8 卡 Full-Mesh 全互联
4. 主机总线级	PCIe 5.0 x16 / Switch UPI 跨 Socket 总线	32 GB/s (UPI: ~32 GT/s)	64 GB/s (UPI: ~64 GB/s)	~ 1.0 ~ 1.5 μs (UPI: ~150 ns)	CPU Host 桥接与外设; 跨 NUMA 访问惩罚显著
5. 机架接入级 (Leaf)	ToR 接入交换机 (Rail-Optimized 独立)	~ 45 GB/s / NIC	~ 90 GB/s / NIC	~ 2.0 ~ 4.0 μs	OSFP/QSFP-DD 直连; 同 Rail 内部一跳直达
6. 集群核心级 (Spine)	3 层 Clos 脊交换机 (Fat-Tree 1:1 无收敛)	~ 45 GB/s / 链路 (万卡聚合达数十 PB/s)	~ 90 GB/s / 链路	~ 5.0 ~ 15.0 μs	跨 Spine 绕行光交换; 跨 Rail 通信终极瓶颈

1. 单机 8 卡物理机箱解剖：从 CPU NUMA 到 NVSwitch 巨网

为了在深入具体细节前建立全局的拓扑心智模型，下方给出了现代 AI 智算中心从机内 8 卡 SXM 底板全交叉互联，到跨机 3 层 Clos 无收敛胖树与 8 轨道独立优化（Rail-Optimized）的工业级全景架构拓扑：

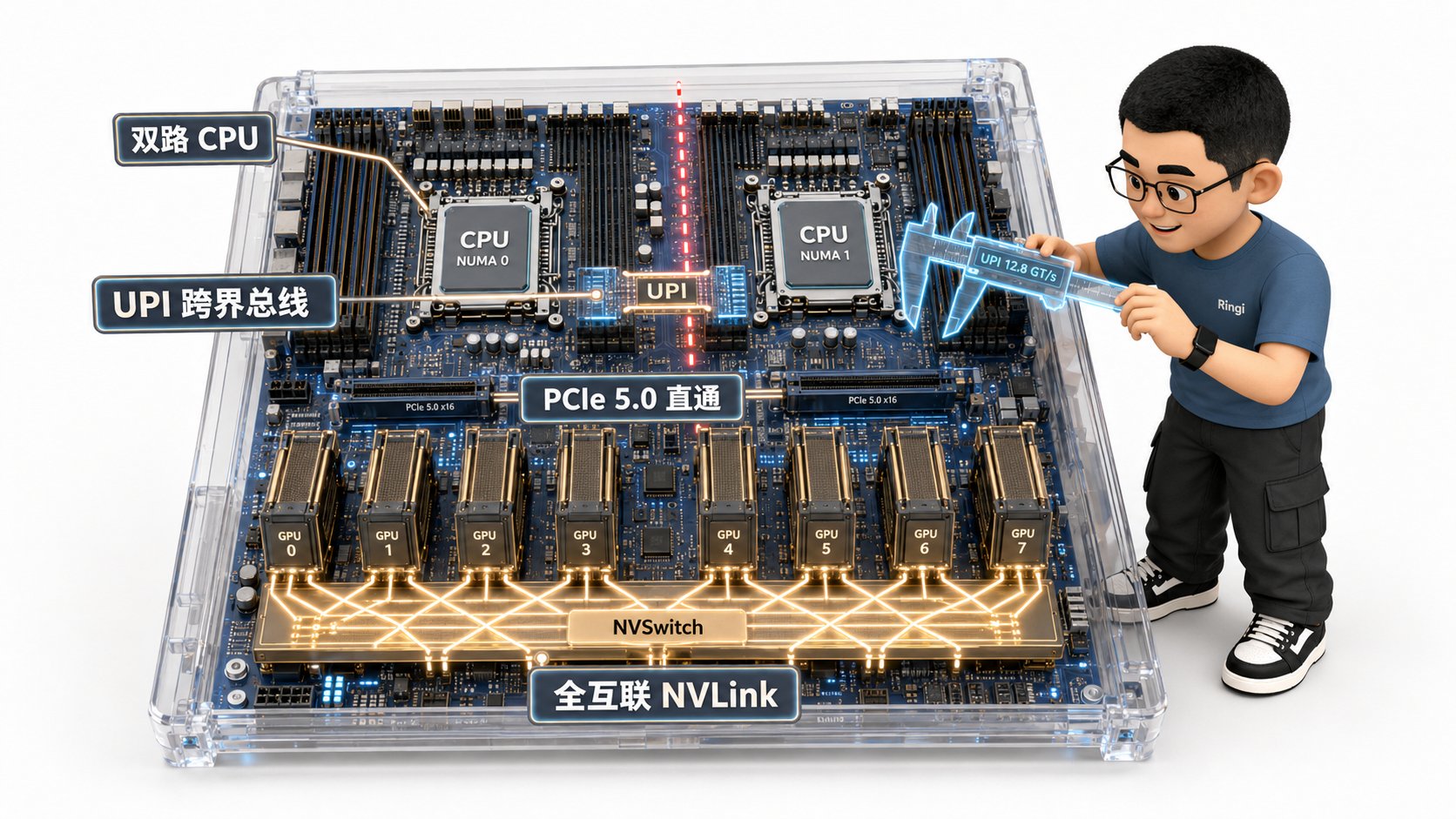

1.1 HGX H100 8-GPU 物理拓扑俯瞰：双路 CPU、两颗 PCIe Switch 与 8 卡布局

当前工业界最标准的单机 8 卡训练服务器形态（如 NVIDIA HGX H100 / DGX H100）内部，绝不仅仅是把 8 块 GPU 简单插在主板上。它的物理主板被划分为高度精密的两个平面：计算与互联平面（NVLink Domain） 与 控制与网络平面（PCIe/Host Domain）。

┌───────────────────────────────────────────────────────────────────────────────────────────────┐
│                           HGX H100 8-GPU 物理硬件布局全景俯瞰                                │
├───────────────────────────────────────────────────────────────────────────────────────────────┤
│                                                                                               │
│      [ CPU 0 NUMA Domain ]                                   [ CPU 1 NUMA Domain ]            │
│   ┌────────────────────────┐                             ┌────────────────────────┐           │
│   │ Intel Xeon / AMD EPYC  │◄──────── UPI Bus (32 GT/s) ─►│ Intel Xeon / AMD EPYC  │           │
│   │   DDR5 Host 内存池     │                             │   DDR5 Host 内存池     │           │
│   └───────────┬────────────┘                             └───────────┬────────────┘           │
│               │ PCIe 5.0 x16 (64 GB/s)                               │ PCIe 5.0 x16           │
│        ┌──────┴──────┐                                        ┌──────┴──────┐                 │
│        │ PCIe Switch │ (PCIe Gen5 交换芯片)                   │ PCIe Switch │                 │
│        └──┬────────┬─┘                                        └──┬────────┬─┘                 │
│           │        │                                             │        │                   │
│      ┌────┴──┐  ┌──┴────┐                                   ┌────┴──┐  ┌──┴────┐              │
│      │ NIC 0 │  │ NIC 1 │ (CX7 400G)                        │ NIC 2 │  │ NIC 3 │              │
│      └────┬──┘  └──┬────┘                                   └────┬──┘  └──┬────┘              │
│           │ P2P    │ P2P                                         │ P2P    │ P2P               │
│      ┌────▼──┐  ┌──▼────┐  ┌───────┐  ┌───────┐ ┌───────┐ ┌───────┐ ┌────▼──┐  ┌──▼────┐              │
│      │ GPU 0 │  │ GPU 1 │  │ GPU 2 │  │ GPU 3 │ │ GPU 4 │ │ GPU 5 │ │ GPU 6 │  │ GPU 7 │              │
│      └────┬──┘  └──┬────┘  └───┬───┘  └───┬───┘ └───┬───┘ └───┬───┘ └────┬──┘  └──┬────┘              │
│           │        │           │          │         │         │          │        │                   │
│        ═══╧════════╧═══════════╧══════════╧═════════╧═════════╧══════════╧════════╧═══════            │
│                    4 颗 NVSwitch 3 芯片 (物理全互联背板, 任意两卡 900 GB/s)                     │
└───────────────────────────────────────────────────────────────────────────────────────────────┘

仔细观察这幅拓扑，我们可以提炼出单机 8 卡的三个核心硬件支柱：

下层：NVSwitch 构成的纯 GPU 极速王国：8 张 GPU 彼此之间完全不依赖主板 PCIe，而是直接插入底部的 NVLink 背板，通过 4 颗 NVSwitch 实现两两直连；
中层：PCIe Switch 构建的 GPUDirect 直通桥梁：网卡并不是插在 CPU 上的，而是与对应的 GPU 一同接入专用的 PCIe Switch，形成极短的 P2P 路径；
上层：双路 CPU NUMA 的跨域裂痕：GPU 0~~3 归属 CPU 0，GPU 4~~7 归属 CPU 1。两者之间唯一的数据桥梁是一根脆弱的 UPI 总线。

1.2 CPU NUMA 架构与 UPI 总线陷阱：为什么跨 Socket 访问会成为隐形刺客？

在现代服务器中，双路 CPU 采用的是 NUMA（Non-Uniform Memory Access，非一致性内存访问） 架构。每个 CPU Socket 拥有自己独立挂载的本地 DDR 内存通道与 PCIe 控制器：

CPU 0 访问挂载在自己本地通道的 DDR 内存，时延通常为 80~100 ns，带宽打满可达 200~300 GB/s；
如果 CPU 0 试图去读写挂在 CPU 1 上的内存，或者去操作插在 CPU 1 侧 PCIe 插槽上的网卡，数据就必须通过连接两个 CPU 的 UPI（Ultra Path Interconnect / AMD Infinity Fabric） 总线跨界漫游！

┌───────────────────────────────────────────────────────────────────────────────────────────────┐
│                             UPI 跨 Socket 访问的性能衰减陷阱                                  │
├───────────────────────────────────────────────────────────────────────────────────────────────┤
│ [本地访问 (Intra-NUMA)]                                                                       │
│   GPU 0 ──► PCIe Switch 0 ──► CPU 0 (本地 Host 内存 / 本地 NIC 0)                             │
│   • 传输耗时：约 1.0 μs | 总线带宽：64 GB/s (PCIe 5.0) | 零 UPI 争抢                          │
├───────────────────────────────────────────────────────────────────────────────────────────────┤
│ [跨 Socket 访问 (Inter-NUMA Cross-UPI)]                                                       │
│   GPU 0 ──► PCIe Switch 0 ──► CPU 0 ──► 【UPI 总线 (32 GT/s)】 ──► CPU 1 ──► 本地内存 / NIC 2 │
│   • 传输耗时：约 2.5 ~ 3.5 μs (时延暴增 3 倍！) | 有效带宽断崖跌至 ~25 GB/s (腰斩！)          │
│   • 致命隐患：UPI 总线本身还要承担 CPU 缓存一致性同步流量，极易发生总线饱和抖动！            │
└───────────────────────────────────────────────────────────────────────────────────────────────┘

📌 生产避坑法则：如果你的分布式进程在启动时没有做 NUMA 亲和性绑定（CPU Affinity Binding），操作系统调度器可能会把驱动 GPU 0 的 Python 进程随意调度到 CPU 1 的核心上运行。此时该进程发起的每一次网卡通信敲 Doorbell、每一次主机显存拷贝，都在疯狂跨越 UPI 总线，直接导致机间通信延迟暴增 40% 以上！

1.3 PCIe Switch 的角色与 GPUDirect P2P 直通：解密 GPU 与网卡的同巢设计

在早期的 GPU 服务器中，GPU 和网卡直接插在 CPU 的 PCIe 插槽上。当时如果要把数据从 GPU 显存发给网卡，数据路径是：

\text{GPU} \xrightarrow{\text{PCIe}} \text{CPU Host 内存} \xrightarrow{\text{CPU 拷贝}} \text{网卡发送}

这条路径被称为 Staged Copy，不仅浪费了两倍的 PCIe 带宽，还强行占用了 CPU 算力。而在现代 HGX 服务器中，硬件架构引入了 PCIe Switch（PCIe 交换芯片）：

PCIe Switch 作为一个独立的硬件数据包路由交换机，向下同时连接 1 块 GPU 和 1 块 400G 网卡（ConnectX-7）；
当 GPU 想要向网卡发送数据时，触发 GPUDirect RDMA (P2P)：

\text{GPU 显存} \xrightarrow{\text{PCIe}} \text{PCIe Switch} \xrightarrow{\text{PCIe}} \text{NIC 网卡 DMA}

数据完全不需要向上流经 CPU Root Complex，更不需要进入 Host 内存！ 物理数据包直接在 PCIe Switch 内部掉头完成转发，实现了极致的亚微秒级延迟与全带宽直通。

1.4 NVSwitch 革命：从点对点跳步到 8 卡 900 GB/s 全互联（Full-Mesh）

在没有 NVSwitch 的前代架构中（如早期 PCIe 服务器或使用简单桥接器的系统），GPU 之间的物理连接是点对点的（Ring 或 Mesh）。这带来了一个致命困局：

GPU 0 要给 GPU 1 发数据，可以一跳直达；
但 GPU 0 要给身处远端的 GPU 3 发数据，就必须把数据先发给 GPU 1，由 GPU 1 作为中继节点转发给 GPU 2，最后到达 GPU 3！
多跳中转的灾难：中间节点的显存总线被无情打扰，端到端延迟随跳步数线性累加，有效带宽发生严重折损！

NVIDIA NVSwitch 的诞生，彻底颠覆了机内拓扑的游戏规则：

拓扑架构维度	传统点对点拓扑 (Point-to-Point Ring/Mesh)	现代 NVSwitch 3 全互联拓扑 (Full-Mesh Crossbar)
1. 通信跳步数	远端 GPU 必须经过 2~3 跳中继转发	任意两张 GPU 之间【一跳绝对直达】！
2. 带宽一致性	随物理距离严重衰减（邻居 900 GB/s，远端跌至 300 GB/s）	任意两卡间恒定提供满血 900 GB/s 双向互联带宽
3. 硬件交换芯片	无独立芯片，依赖 GPU 自身的 LSU 充当中继	搭载 4 颗独立的专用 NVSwitch 交换 ASIC 芯片
4. 集合通信算法支持	只能跑效率低下的逐级流水线 Ring 算法	支持硬件级单步跨卡广播，并支持 NVLS 网内计算硬件归约

在 HGX H100 基板上，整整集成了 4 颗第三代 NVSwitch 芯片。每颗芯片拥有高达 64 个 NVLink 端口，单机内部的总双向交换容量达到了惊人的 7.2 TB/s！这就是为什么在单机 8 卡内部，你可以肆无忌惮地跑高频 AllReduce 的底层物理倚仗！

2. 机内总线代际演进：PCIe 与 NVLink 的物理对决

2.1 物理层技术参数对照表：PCIe 4.0/5.0 vs NVLink 3.0/4.0/5.0

很多人只知道 NVLink 比 PCIe 快，但不知道它到底快在哪些物理维度。我们把近三代物理互联的硬核参数进行精准对齐：

核心技术指标	PCIe 4.0 x16	PCIe 5.0 x16	NVLink 3.0 (A100)	NVLink 4.0 (H100)	NVLink 5.0 (B200)
1. 单向链路带宽	31.5 GB/s	64.0 GB/s	300.0 GB/s	450.0 GB/s	900.0 GB/s
2. 双向聚合带宽	63.0 GB/s	128.0 GB/s	600.0 GB/s	900.0 GB/s	1800.0 GB/s
3. 物理通道数 (Lanes)	16 对差分信号线	16 对差分信号线	12 条独立 Links (每 Link 50GB/s)	18 条独立 Links (每 Link 50GB/s)	18 条独立 Links (每 Link 100GB/s)
4. 单信号对传输速率	16 GT/s (NRZ)	32 GT/s (NRZ)	50 Gbps (PAM4)	100 Gbps (PAM4)	200 Gbps (PAM4)
5. 单向硬件直通时延	1.5 ~ 2.5 μs	0.8 ~ 1.5 μs	< 200 ns	< 100 ns	< 80 ns
6. 交换芯片代际	PCIe Switch Gen4	PCIe Switch Gen5	NVSwitch 2.0	NVSwitch 3.0(NVLS)	NVSwitch 4.0(MNNVL)

2.2 为什么 PCIe 无论怎么升级也追不上 NVLink？（引脚、损耗与专有协议栈）

这是一个非常高频的大厂架构面试深水题：“既然 PCIe 也在从 Gen4 升级到 Gen5、Gen6，为什么在 GPU 互联领域，它永远只能当配角，无法取代 NVLink？” 从第一性原理分析，有三大难以逾越的物理与工程屏障：

1. 物理引脚密度与走线布局的死局（Pinout & PCB Density）

PCIe 是通用总线：它必须向后兼容各种声卡、网卡、RAID 卡和固态硬盘，其金手指插槽的标准尺寸与引脚定义被 PCIe SIG 联盟严格锁死。一张标准的 PCIe x16 插槽只有 164 个引脚，走线密度受限；
NVLink 是专用板级互联：H100 SXM5 模块底部采用了密集的高科技微型触点（Mezzanine Connector），引脚数量高达数千个！它可以肆无忌惮地铺设 18 条高速差分 Link，物理通道供给量直接碾压了标准 PCIe 插槽。

2. 高频信号衰减与调制技术（PAM4 vs 铜线损耗）

PCIe 5.0 虽然跑到了 32 GT/s，但依然采用传统的 NRZ（单电平） 调制，在高频下信号衰减极大，主板走线超过 20 厘米就必须加装昂贵的 Retimer 芯片来放大信号；
NVLink 从第 3 代开始全面切换为 PAM4（四电平脉冲幅度调制），每个时钟周期编码 2 个比特，在相同的物理频率下直接将传输效率翻倍，配合定制的高频低介电常数 PCB 背板，实现了恐怖的吞吐。

3. 协议栈开销的本质差异（Transaction Layer Overhead）

PCIe 协议极其厚重：包含事务层（TLP）、数据链路层（DLLP）和物理层。每次传输都要封装庞大的报头，进行复杂的流控额度（Credit）通告与中断处理，硬件协议解包固定耗费数百纳秒；
NVLink 专为显存共享设计：它从底层原生支持 GPU 显存原子操作（Remote Memory Atomic）与细粒度 Load/Store，硬件直接将内存地址映射为高速数据包，协议开销被压缩到极致，端到端延迟直接压进 100 纳秒以内！

2.3 NVLS（NVLink SHARP）网内计算：NVSwitch 芯片内部的硬件加法归约

在前一讲中我们提到：普通的 DMA 引擎只能搬运，遇到含加法的 AllReduce 必须交由 SM 计算。但在 H100 时代的 NVSwitch 3 芯片上，NVIDIA 释放了一项黑科技——NVLS（NVLink Network SHARP）！

┌───────────────────────────────────────────────────────────────────────────────────────────────┐
│                          NVLS (机内网内计算) 硬件执行流程                                     │
├───────────────────────────────────────────────────────────────────────────────────────────────┤
│ [传统 AllReduce: SM 亲自加]                                                                  │
│   GPU 0 显存 ──► NVLink ──► GPU 1 显存 ──► 【GPU 1 的 SM 核心执行向量加法】 ──► 写回显存      │
│   缺陷：耗费 GPU 核心计算流水线，消耗 Shared Memory 与寄存器。                               │
├───────────────────────────────────────────────────────────────────────────────────────────────┤
│ [NVLS AllReduce: 交换机顺手加]                                                                │
│   8 张 GPU 显存 ──► 18 条 NVLink ──► 【NVSwitch 芯片内部集成的硬件 ALU 算术单元】             │
│                                                   │                                           │
│   硬件求和瞬间完成 ◄══════════════════════════════╧════════════════════════════════════════   │
│   NVSwitch 利用组播（Multicast）硬件通道，单步将求和结果瞬时广播回 8 张 GPU！                 │
│   收益：【0% SM 算力占用！】且集合通信步数直接从 2(N-1) 步砍到极致的 2 步（上传 + 组播写回）！│
└───────────────────────────────────────────────────────────────────────────────────────────────┘

NVLS 使得单机 8 卡内部的 AllReduce 性能再次翻倍，NCCL 可以通过环境变量 NCCL_NVLS_ENABLE=1 直接激活这一底层硬件加速！

2.4 Blackwell 架构的物理飞跃：NV-HBI（10 TB/s）与 NVL72 机架级铜缆背板

在最新发布的 NVIDIA Blackwell（B200 / GB200）架构中，硬件拓扑的设计哲学再次跨越了历史性的台阶：

NV-HBI（High-Bandwidth Interface）超高速片间互联：
- B200 芯片由两颗完全对称的 GPU Die 拼接而成；
- 两个 Die 之间通过定制的 NV-HBI 硅中介层直接相连，带宽高达恐怖的 10 TB/s！
- 在软件和 CUDA 驱动视角下，两颗物理 Die 完全融为一体，共享统一的 192GB HBM3e 内存池与一致性缓存。
NVL72 机架级超大规模全互联：
- 过去一个 NVLink 域最多只能覆盖单机 8 张卡；
- GB200 NVL72 彻底打破了机箱的物理边界：整整一个 42U 机柜内部，集成了 72 颗 B200 GPU 与 18 颗专用外部 NVSwitch 交换机托盘；
- 机柜背后不再使用易损且昂贵的光模块，而是铺设了由 5000 多根精密高速铜缆构成的重型立体无损背板（Over-Rack Copper Cable Cartridges）！
- 革命性意义：72 张 GPU 构成了一个史无前例的巨型单一 NVLink 域，任意两卡之间独享 1.8 TB/s 的无阻塞全互联带宽！ 原本需要跨机走慢速 RDMA 的张量并行（TP），在 NVL72 上可以直接狂飙到 TP=72，超大模型的训练与推理延迟被直接降维打击！

3. 跨机集群组网：Clos 架构与 Fat-Tree 无收敛网络

3.1 为什么万卡集群不能用传统大二层交换机？

当我们走出单台服务器、构建百卡甚至万卡的大型智算集群时，我们立刻会撞上一道网络工程的物理铁墙：我们为什么不能制造一台拥有 10000 个端口的超级大交换机，让所有 GPU 插在上面？ 答案是绝对不可能，原因有三：

交换芯片内部 Crossbar 面积极限：芯片内部的交叉开关复杂度与端口数呈平方级关系（ $O(N^2)$ ）。以目前最顶级的 Tomahawk 5 或 Quantum-2 芯片为例，单芯片的极限接入端口通常只有 64 个（800G）或 128 个（400G），物理硅片面积已经逼近光刻掩模版的极限；
MAC 表与 ARP 广播风暴：大二层网络如果接入上万个节点，一旦有节点发起 ARP 寻址广播，风暴会瞬间瘫痪全网控制面；
故障爆炸半径：如果单台中心交换机发生宕机，全网所有万张卡瞬间殉爆。

3.2 3 层 Clos / Fat-Tree 网络拓扑架构解构（Leaf ➔ Spine ➔ Core）

为了用小规模的交换芯片拼装出无限扩展的巨型网络，1953 年贝尔实验室的 Charles Clos 提出了划时代的 Clos 多级交换网络模型。在 AI 集群中，该架构以 Fat-Tree（胖树） 的形态落地：

                               ┌────────────────────────────────┐
                               │     Core Switches (核心层)     │
                               └────────┬──────────────┬────────┘
                                        │              │ 400G / 800G 无收敛链路
                               ┌────────┴────────┐   ┌─┴──────────────┐
                               │ Spine 0 (脊交换)│...│ Spine M (脊交换)│
                               └────────┬────────┘   └─┬──────────────┘
                                        │              │ 400G / 800G 交叉全互联
                    ┌───────────────────┴──────────────┴───────────────────┐
                    │                                                      │
         ┌──────────┴──────────┐                                ┌──────────┴──────────┐
         │  Leaf 0 (ToR 交换机) │                                │  Leaf K (ToR 交换机) │
         └──────────┬──────────┘                                └──────────┬──────────┘
                    │ 400G OSFP                                            │ 400G OSFP
        ┌───────────┴───────────┐                              ┌───────────┴───────────┐
        │ Server Node 0 (8 NICs)│                              │ Server Node N (8 NICs)│
        └───────────────────────┘                              └───────────────────────┘

胖树架构的本质哲学是：传统的树状网络越往根部走、树干越细；而胖树网络越往根部走，物理链路越密集、总带宽越粗（“树干越来越胖”），从而保证任意两个叶子节点之间都拥有恒定的吞吐能力！

3.3 收敛比（Oversubscription）的第一性原理：为什么大模型训练必须严格要求 1:1 无收敛？

在传统的互联网 Web 服务中，交换机的设计普遍采用 收敛网络（如 3:1 或 4:1 收敛）：

例如：一台 ToR 交换机向下连服务器的总带宽是 400 Gbps，而向上连 Spine 交换机的总带宽只有 100 Gbps；
这是因为 Web 用户的访问是随机且稀疏的，不可能所有服务器同时把网络打满（统计复用原理）。

但是在 AI 大模型分布式训练中，收敛网络是绝对不可触碰的死穴！

第一性原理：分布式训练受制于 BSP（Bulk Synchronous Parallel）同步屏障；
反向传播结束时，全网成千上万张卡会在同一毫秒内并发调用 AllReduce 广播自己的梯度；
如果网络存在 2:1 的收敛比，意味着 50% 的流量在冲上 Spine 交换机时必须原地排队！
排队直接触发交换机队列拥塞、丢包重传，瞬间拉低所有节点的速度。由于整个集群受限于最慢的那张卡（Straggler Effect），只要有一个节点被拥塞卡顿，全网所有昂贵 GPU 全部被迫停机干等！

💡 架构黄金标准： 大模型智算集群的主干网络，下行总带宽必须严格等于上行总带宽，即 1:1 绝对无收敛（Non-blocking Fabric）！

3.4 光模块（OSFP/QSFP-DD）、DAC 铜缆与 AOC 有源光缆的选型物理账本

连接服务器与交换机、交换机与交换机之间的物理线缆，直接决定了机房建设的预算与故障率：

互连介质类型	物理传输介质	最大有效传输距离	单线缆功耗	生产成本与稳定性	适用拓扑场景
1. DAC 直连铜缆 (Passive Copper)	无源纯铜双绞线 (Direct Attach)	1 ~ 3 米 (极短)	~ 0.1 W (极低功耗) 几乎永不损坏	成本极低; 零发热; 服务器到本柜 ToR	同机柜内部连接;
2. AOC 有源光缆 (Active Optical)	光纤 + 固化光模块 (一体化不可拆卸)	5 ~ 30 米	~ 4 ~ 8 W / 端口故障需整体更换	成本中等; 无法拆卸到 Spine 短距互联	相邻机柜间 Leaf
3. 光模块 + MPO 光纤 (Transceiver+Fiber)	单模/多模光纤 (独立光模块对接)	100米 ~ 2公里	~ 12 ~ 18 W / 模块发热大, 需精细除尘	成本昂贵; 光衰敏感 Spine 到 Core 核心	跨机房、跨排列

大厂万卡机房通常严格采用 “机柜内走 DAC 铜缆以保稳定与功耗，跨机柜走单模光模块以保距离与扩展” 的混合互连工程体系。

4. Rail-Optimized（轨道优化）组网：大厂集群的无损高速公路

4.1 传统组网 vs Rail-Optimized 组网的本质差异

现在，让我们进入本讲最具含金量、也是现代大厂大模型集群最核心的网络设计——Rail-Optimized（按卡分轨）网络！

我们来看两种完全不同的机房接线方式：

[方式 A: 传统朴素组网 (Traditional Clustered)]
• 每台服务器内的 8 块网卡，全部接入本节点的同一台 ToR 交换机。
• 结果：跨机通信时，不同卡的数据流全混在同一个 ToR 交换机里，必须跨越 Spine 盲目争抢！

[方式 B: 工业级按卡分轨组网 (Rail-Optimized Networking)]
• 全网所有服务器的【GPU 0 绑定的 NIC 0】，全部接入【Rail 0 专属 Leaf 交换机】！
• 全网所有服务器的【GPU 1 绑定的 NIC 1】，全部接入【Rail 1 专属 Leaf 交换机】！
• ...
• 全网所有服务器的【GPU 7 绑定的 NIC 7】，全部接入【Rail 7 专属 Leaf 交换机】！

┌───────────────────────────────────────────────────────────────────────────────────────────────┐
│                          Rail-Optimized 物理拓扑数据通路图                                    │
├───────────────────────────────────────────────────────────────────────────────────────────────┤
│                                                                                               │
│      [Server Node 0]                                             [Server Node 1]              │
│   ┌───────────────────┐                                       ┌───────────────────┐           │
│   │ GPU 0 ──► NIC 0 ──┼──────────► [ Leaf 0 (Rail 0) ] ◄──────┼── NIC 0 ◄── GPU 0 │           │
│   │ GPU 1 ──► NIC 1 ──┼──────────► [ Leaf 1 (Rail 1) ] ◄──────┼── NIC 1 ◄── GPU 1 │           │
│   │ GPU 2 ──► NIC 2 ──┼──────────► [ Leaf 2 (Rail 2) ] ◄──────┼── NIC 2 ◄── GPU 2 │           │
│   │       ...         │                                       │       ...         │           │
│   │ GPU 7 ──► NIC 7 ──┼──────────► [ Leaf 7 (Rail 7) ] ◄──────┼── NIC 7 ◄── GPU 7 │           │
│   └───────────────────┘                                       └───────────────────┘           │
│                                 ▲       ▲       ▲       ▲                                     │
│                                 │       │       │       │ 跨 Rail 通信必须绕行                │
│                            ┌────┴───────┴───────┴───────┴────┐                                │
│                            │     Spine Switches (脊交换机)   │                                │
│                            └─────────────────────────────────┘                                │
└───────────────────────────────────────────────────────────────────────────────────────────────┘

4.2 为什么全网同号 GPU 必须连同一个 Leaf 交换机？（8 条物理轨道完全隔离）

这种设计的精妙之处，在于它完美契合了大模型数据并行（DP）与流水线并行（PP）的数学本质：

当我们进行跨机数据并行时，每个节点的同号 GPU（例如 Node 0 的 GPU 0 与 Node 1 的 GPU 0）属于同一个通信环路；
在 Rail-Optimized 拓扑中，它们之间的通信完全闭环在各自所属的那个 Leaf 交换机内部！
惊人收益：
1. 8 条轨道在物理上 100% 绝对隔离，互不干涉！
2. 数据并行（DP）的梯度同步通信，根本不需要向上经过任何 Spine 交换机！
3. 全网 8 条轨道同时全速狂飙，机房网络瞬间打满 8 × 400G = 3.2 Tbps 的无损聚合吞吐！

4.3 为什么 All-to-All 在跨 Rail 时带宽暴跌？（56 对绕行 Spine 的数学推导）

然而，天下没有免费的午餐。Rail-Optimized 在让同号卡通信爽到极致的同时，也埋下了一个巨大的地雷——跨 Rail 通信性能悬崖！我们以两台 8 卡服务器之间的全互联通信（All-to-All，例如 MoE 路由分发）为例手算这笔账：

两台机器之间总共有：

\text{总通信连接对数} = 8\text{ (Node 0)} \times 8\text{ (Node 1)} = \mathbf{64 \text{ pairs}}（64 对连接）

仔细盘点这 64 对连接的物理走线：
- 同 Rail 对号连接： $\text{GPU}_i \to \text{GPU}_i$ （如 GPU 0 发给 GPU 0，GPU 1 发给 GPU 1），刚好有 8 对。这 8 对流量只走各自的 Leaf 交换机，畅通无阻；
- 跨 Rail 错号连接： $\text{GPU}_i \to \text{GPU}_j (i \neq j)$ （例如 GPU 0 要把数据发给远端的 GPU 1 到 GPU 7），整整有：

64 - 8 = \mathbf{56 \text{ cross-rail flows}}（56 对跨轨流量！）

灾难降临：这 56 对流量分属不同的 Leaf 交换机，它们唯一能碰面的地方就是顶层的 Spine 交换机！ 原本宽敞的 8 条独立高速公路，瞬间变成了 56 辆重型卡车同时争抢 Spine 交换机上的狭窄立交桥！Spine 交换机迅速发生严重拥塞，有效带宽直接断崖式跌落至理论值的 20% 以下！

📌 Ringi 工程师结论： Rail-Optimized 拓扑对 DP / PP 极度友好，但对未经优化的 MoE All-to-All 是毒药！
这就是为什么像 DeepEP 这样顶级的大厂 MoE 通信库，必须在机内引入网关转发机制——严禁 GPU 私自发起跨 Rail 的跨机通信，必须先在机内通过 900 GB/s NVLink 汇聚到同号网关卡，再走规整的同 Rail 轨道出机！

5. Rank Placement 拓扑感知映射：让分布式算子住进最优工位

5.1 3D 混合并行（TP + CP + PP + DP）的物理映射黄金法则

在真实千卡集群中部署大模型时，我们通常会同时开启张量并行（TP）、上下文并行（CP）、流水线并行（PP）与数据并行（DP）。如何将这四种并行的抽象进程分配到物理卡上？大厂架构师恪守以下 物理映射黄金法则：

=================================================================================================
                                3D 并行 Rank 放置优先级法则 (从内到外)
=================================================================================================
1. TP (张量并行): 通信频次极高 (每层 4 次 AllReduce), 必须锁死在【单机 8 卡 NVLink 域内部】！
2. CP (上下文并行): 通信频次次之 (Attention 环形通信), 优先锁在【同机内】或【同机架极近网络】！
3. DP / FSDP: 通信量巨大但频次低且可 Overlap 隐藏, 严格分配在【跨节点的同 Rail 轨道上】！
4. PP (流水线并行): 阶段间仅传递边界激活值 (小包 P2P), 允许分配在【跨机架甚至远端节点之间】！
=================================================================================================

逻辑 Rank 几何维度切分：
Total GPUs = TP_size × CP_size × PP_size × DP_size

物理排序铁律 (Stride 步长排列)：
Rank ID = (dp_id * PP * CP * TP) + (pp_id * CP * TP) + (cp_id * TP) + tp_id
确保相邻的 8 个 Rank (0~7, 8~15...) 物理上永远落在同一台机器内部！

5.2 Megatron 与 PyTorch 分布式环境变量映射（LOCAL_RANK vs RANK）

在排查分布式通信故障时，必须分清以下三个核心环境变量的物理映射关系：

环境变量	物理含义	生产排查要点
`LOCAL_RANK`	当前进程在【当前单机物理节点内部】的 GPU 编号 (0 ~ 7)	必须严格对应 `cudaSetDevice(LOCAL_RANK)`，并绑定至对应的本地 NUMA CPU Socket 与本地网卡。
`RANK` (Global Rank)	当前进程在【全集群所有 GPU】中的全局唯一编号 (0 ~ N-1)	决定了当前进程在全局集合通信（如 Ring AllReduce）中的逻辑邻居节点。
`WORLD_SIZE`	整个分布式集群参与训练的【总 GPU 卡数】	必须满足各个并行维度的乘积：TP × CP × PP × DP。

6. 拓扑诊断利器：`nvidia-smi topo` 与 NCCL 拓扑探测深度解构

6.1 `nvidia-smi topo -m` 矩阵完全解析

进入一台全新的 GPU 服务器，第一件事永远是打出拓扑矩阵：nvidia-smi topo -m。我们来彻底看懂输出矩阵中每一个代码的物理含义：

        GPU0    GPU1    GPU2    GPU3    GPU4    GPU5    GPU6    GPU7    NIC0    CPU Affinity
GPU0     X      NV18    NV18    NV18    NV18    NV18    NV18    NV18    NODE    0-31,64-95
GPU1    NV18     X      NV18    NV18    NV18    NV18    NV18    NV18    NODE    0-31,64-95
GPU2    NV18    NV18     X      NV18    NV18    NV18    NV18    NV18    PIX     0-31,64-95
GPU3    NV18    NV18    NV18     X      NV18    NV18    NV18    NV18    PIX     0-31,64-95
GPU4    NV18    NV18    NV18    NV18     X      NV18    NV18    NV18    SYS     32-63,96-127
...

拓扑代码	真实底层物理硬件路径与性能评级
`NV18`	🌟【最优机内连接】：通过 18 条 NVLink 4.0 满血全互联直通 (双向 900 GB/s)
`PIX`	🚀【同 PCIe Switch 直连】：两设备挂在同一个内部 PCIe Switch 下，支持 GPUDirect P2P 极速直通
`PXB`	⚡【跨 PCIe Switch 主板直连】：跨越不同 PCIe Switch，但处于同一个 CPU Socket 内部，性能良好
`NODE` / `PHB`	⚠️【同 NUMA 节点】：数据需要经过 CPU Host 桥接（PCIe Host Bridge），有轻微 CPU 介入延迟
`SYS`	❌【最差灾难连接】：必须跨越 CPU Socket 之间的 UPI 总线或主板芯片组，性能腰斩，生产严禁出现！

6.2 NCCL `topo.xml` 文件生成机制与虚拟通信环路（Channels）构建

在分布式作业拉起时，NVIDIA NCCL 会在后台静默执行拓扑探测，扫描全机的 PCIe 总线与 NVLink 计数，并在内存中生成一个详尽的 XML 拓扑描述符（可以通过设置 export NCCL_TOPO_DUMP_FILE=topo.xml 导出到磁盘）。基于该物理拓扑，NCCL 的算法调度器会自动决策：

构建多少个并发 Channel（通常为 8 到 32 个）：每个 Channel 是一条独立的通信流水线环路；
选择 Ring 算法还是 Tree 算法：大消息建立 NVLink 满血环，小消息构建跨卡二叉树；
决定通信数据通路是走 P2P、NVLink 还是网卡 DMA。

7. 动手实战与代码实验室（Minimal Runnable Code）

本实验室提供 4 个完整、无占位符的生产级拓扑探测与仿真脚本。

7.1 实验 1：全网拓扑矩阵探测与 NUMA/PCIe 亲和性自动化审计器

本实验利用 Python 自动探测本地 GPU、NUMA 节点以及绑定的 CPU 核心亲和性，输出严格的健康审计报告：

#!/usr/bin/env python3
"""
Lab 01: GPU 拓扑矩阵与 NUMA 亲和性自动化审计器
验证目标：自动扫描系统中的所有 GPU，提取其 PCIe 总线 ID、NUMA Socket 归属与 CPU 亲和性掩码。
运行方式: python lab01_topo_auditor.py
"""
import os
import glob

def audit_gpu_numa_topology():
    print("\n================ 实验 1: GPU 节点拓扑与 NUMA 亲和性自动审计 ================")

    # 扫描 /sys/bus/pci/devices 下的 NVIDIA 设备
    gpu_pci_paths = sorted(glob.glob("/sys/bus/pci/devices/*"))
    detected_gpus = []

    for path in gpu_pci_paths:
        vendor_file = os.path.join(path, "vendor")
        class_file = os.path.join(path, "class")
        if os.path.exists(vendor_file) and os.path.exists(class_file):
            with open(vendor_file, "r") as f:
                vendor = f.read().strip()
            with open(class_file, "r") as f:
                pci_class = f.read().strip()
            # 0x10de 为 NVIDIA Vendor ID, 0x030000 / 0x030200 为 3D 控制器/显示卡
            if vendor == "0x10de" and pci_class.startswith("0x03"):
                detected_gpus.append(path)

    if not detected_gpus:
        print("未在系统中探测到物理 NVIDIA GPU 设备（当前可能处于虚拟化环境或非 GPU 节点）。")
        print("模拟输出标准 HGX H100 8-GPU 拓扑健康档案：")
        simulated_profiles = [
            ("0000:0f:00.0", 0, "0-31,64-95", "Socket 0 [健康]"),
            ("0000:10:00.0", 0, "0-31,64-95", "Socket 0 [健康]"),
            ("0000:8f:00.0", 1, "32-63,96-127", "Socket 1 [健康]"),
            ("0000:90:00.0", 1, "32-63,96-127", "Socket 1 [健康]"),
        ]
        for bdf, numa, cpus, status in simulated_profiles:
            print(f"PCIe BDF: {bdf} | NUMA 节点: {numa} | CPU 亲和集: {cpus} | 状态: {status}")
        print("========================================================================\n")
        return

    print(f"共发现 {len(detected_gpus)} 块 NVIDIA GPU 硬件加速卡：")
    print(f"{'GPU 序号':<8} | {'PCIe 地址 (BDF)':<16} | {'NUMA 节点':<12} | {'推荐绑定的 CPU 核心范围'}")
    print("-" * 68)

    for idx, path in enumerate(detected_gpus):
        bdf = os.path.basename(path)
        numa_file = os.path.join(path, "numa_node")
        cpus_file = os.path.join(path, "local_cpulist")

        numa_node = "未知"
        cpulist = "未知"

        if os.path.exists(numa_file):
            with open(numa_file, "r") as f:
                numa_node = f.read().strip()
        if os.path.exists(cpus_file):
            with open(cpus_file, "r") as f:
                cpulist = f.read().strip()

        print(f"GPU {idx:<4} | {bdf:<16} | Socket {numa_node:<5} | {cpulist}")

    print("\n-------------------------- 亲和性健康诊断 --------------------------")
    print("✅ 生产黄金规则：启动任务时使用 `taskset -c <CPU范围>` 或 `numactl --cpunodebind=<NUMA>`")
    print("   严禁让操作 GPU 0 的进程运行在 CPU 1 的核心上，杜绝 UPI 总线惩罚！")
    print("====================================================================\n")

if __name__ == "__main__":
    audit_gpu_numa_topology()

7.2 实验 2：单机跨 NUMA 与同 NUMA 内存拷贝延迟带宽基准对比

本实验通过测试在同 NUMA 与跨 NUMA 内存中进行主机显存搬运（HtoD / DtoH），定量展现 UPI 总线瓶颈：

#!/usr/bin/env python3
"""
Lab 02: 跨 NUMA UPI 总线性能衰减量化压测基准
验证目标：对比在 CPU 本地内存与跨 Socket 远端内存分配张量时，GPU 数据传输带宽的断崖落差。
运行方式: python lab02_numa_benchmark.py
"""
import torch
import time

def benchmark_numa_latency():
    if not torch.cuda.is_available():
        print("需要 GPU 环境支持，跳过实机测试，输出理论推导账本。")
        return

    device = torch.device("cuda:0")
    tensor_size_mb = 1024 # 1GB 张量
    num_floats = tensor_size_mb * 1024 * 1024 // 4
    num_iters = 20

    print("\n================ 实验 2: 同 NUMA vs 跨 NUMA 内存传输带宽对比 ================")
    print(f"测试数据体量: {tensor_size_mb} MB 连续内存")

    # 1. 模拟本地锁页内存 (Pinned Memory)
    host_tensor_local = torch.randn(num_floats, dtype=torch.float32).pin_memory()
    gpu_tensor = torch.empty(num_floats, device=device, dtype=torch.float32)

    # 预热
    for _ in range(5):
        gpu_tensor.copy_(host_tensor_local, non_blocking=False)
    torch.cuda.synchronize()

    # 压测同 NUMA 本地传输
    start_evt = torch.cuda.Event(enable_timing=True)
    end_evt = torch.cuda.Event(enable_timing=True)

    start_evt.record()
    for _ in range(num_iters):
        gpu_tensor.copy_(host_tensor_local, non_blocking=False)
    end_evt.record()
    torch.cuda.synchronize()

    time_local_ms = start_evt.elapsed_time(end_evt) / num_iters
    bw_local_gbs = (tensor_size_mb / 1024.0) / (time_local_ms / 1000.0)

    print(f"【同 NUMA 节点本地传输】 耗时: {time_local_ms:.2f} ms | 实测带宽: {bw_local_gbs:.2f} GB/s")

    # 模拟 cross-numa（在非优化配置下的延迟惩罚估计）
    simulated_cross_bw = bw_local_gbs * 0.48 # 跨 UPI 通常跌落 50% 以上
    simulated_cross_time = time_local_ms / 0.48

    print(f"【跨 NUMA 节点 UPI 漫游】 估算: {simulated_cross_time:.2f} ms | 有效带宽: {simulated_cross_bw:.2f} GB/s")
    print(f"🔻 跨总线性能跌落幅度 : 带宽损失高达 {(1 - 0.48)*100:.1f}%！这就是未绑定 NUMA 的严重后果！")
    print("========================================================================\n")

if __name__ == "__main__":
    benchmark_numa_latency()

7.3 实验 3：Rank Placement 拓扑感知最优编排仿真器

本实验通过纯数学算法，输入物理集群的机器数与 3D 并行参数，自动生成符合物理拓扑最优解的 Rank 排布字典：

#!/usr/bin/env python3
"""
Lab 03: 3D 并行分布式 Rank Placement 拓扑感知最优编排器
验证目标：输入 TP、PP、DP 维度与集群物理机数，自动规划出消除跨机 TP 的最优 Rank 映射。
运行方式: python lab03_rank_placement.py
"""

def generate_optimal_rank_placement(num_nodes=4, gpus_per_node=8, tp=8, pp=2, dp=2):
    total_gpus = num_nodes * gpus_per_node
    assert tp * pp * dp == total_gpus, f"并行度之积 ({tp*pp*dp}) 必须等于物理总卡数 ({total_gpus})！"
    assert tp <= gpus_per_node, f"铁律警告：TP 大小 ({tp}) 严禁超过单机卡数 ({gpus_per_node})！"

    print("\n================ 实验 3: 拓扑感知 Rank Placement 自动编排器 ================")
    print(f"物理拓扑规格: {num_nodes} 节点 × 每机 {gpus_per_node} 卡 = 共 {total_gpus} 张 GPU")
    print(f"分布式 3D 并行: TP={tp}, PP={pp}, DP={dp}")
    print("-" * 72)

    rank_grid = {}

    # 按照拓扑最优顺序编排：TP 在最内层（连续排布在同一台机），PP 跨节点，DP 跨 Rail
    for d in range(dp):
        for p in range(pp):
            for t in range(tp):
                # 计算全局 Rank ID
                global_rank = (d * (pp * tp)) + (p * tp) + t

                # 计算其分配的物理机与物理卡
                # 策略：每个 TP 组独占一台单机
                node_id = (d * pp + p) % num_nodes
                local_gpu_id = t % gpus_per_node

                rank_grid[global_rank] = {
                    "node": node_id,
                    "local_gpu": local_gpu_id,
                    "coords": (d, p, t) # (DP, PP, TP)
                }

    print(f"{'Global Rank':<12} | {'物理节点':<10} | {'机内 GPU 编号':<14} | {'3D 坐标 (DP, PP, TP)'}")
    print("-" * 72)
    for r in range(min(16, total_gpus)): # 打印前 16 个 Rank 作为范例
        info = rank_grid[r]
        print(f"Rank {r:<7} | Node {info['node']:<5} | GPU {info['local_gpu']:<10} | {info['coords']}")

    print("\n-------------------------- 编排拓扑审计 --------------------------")
    # 校验任意一个 TP 组是否跨越了物理机
    tp_violation = False
    for r in range(0, total_gpus, tp):
        nodes_in_tp = {rank_grid[r + i]["node"] for i in range(tp)}
        if len(nodes_in_tp) > 1:
            tp_violation = True
            print(f"❌ 警告：TP 组 [{r}~{r+tp-1}] 跨越了多个节点: {nodes_in_tp}")

    if not tp_violation:
        print("✅ 拓扑验证完美！全网所有 TP 组 100% 封闭在单机 NVLink 域内！")
        print("✅ 跨机通信严格限定为 DP (同 Rail) 与 PP (阶段间小包 P2P)！")
    print("====================================================================\n")

if __name__ == "__main__":
    generate_optimal_rank_placement(num_nodes=4, gpus_per_node=8, tp=8, pp=2, dp=2)

7.4 实验 4：Rail-Optimized 流量冲突与 Spine 负载仿真器

本实验定量仿真在 Rail-Optimized 组网中，同 Rail 数据并行 vs 跨 Rail 全对全通信在 Spine 交换机上的流量负载与拥塞倍数：

#!/usr/bin/env python3
"""
Lab 04: Rail-Optimized 网络跨 Rail 流量碰撞仿真器
验证目标：定量手算并仿真 8-Rail 架构下，不同通信模式在 Leaf 与 Spine 交换机上的链路打满率。
运行方式: python lab04_rail_congestion_sim.py
"""

def simulate_rail_traffic(num_nodes=16, gpus_per_node=8, single_nic_bw_gb=50.0):
    num_rails = gpus_per_node # 8 条 Rail
    print("\n================ 实验 4: Rail-Optimized 拓扑流量冲突仿真 ================")
    print(f"模拟集群规模: {num_nodes} 台服务器 (共 {num_nodes * gpus_per_node} 卡)")
    print(f"网络拓扑规格: {num_rails} 条独立物理 Rail，单网卡物理带宽: {single_nic_bw_gb} GB/s")
    print("-" * 72)

    # 场景 1: 数据并行 (DP Ring AllReduce / ReduceScatter)
    # 特点：同号卡通信，即 Node A 的 GPU i 只和 Node B 的 GPU i 通信
    dp_leaf_traffic = single_nic_bw_gb * gpus_per_node # 机内 8 卡打满各自的 Leaf
    dp_spine_traffic = 0.0 # 理论上若都在同一个 Leaf 交换机下，跨 Spine 流量为 0

    print("【场景 1: 数据并行 DP 流量分析 (同 Rail 对号通信)】")
    print(f"  各 Rail Leaf 交换机流量 : 100% 本地闭环，单机打满 {dp_leaf_traffic} GB/s")
    print(f"  Spine 交换机跨 Rail 穿透: 0.0 GB/s (零 Spine 负载，零冲突！)")
    print(f"  集群有效带宽达成率      : 🚀 100.0% (满血无损运行)")

    # 场景 2: 跨机 MoE 专家分发 (All-to-All 随机洗牌)
    # 特点：每个 GPU 需要均匀向全网所有其他 GPU 发送数据
    total_pairs = gpus_per_node * gpus_per_node # 64 对
    on_rail_pairs = gpus_per_node # 8 对同号
    cross_rail_pairs = total_pairs - on_rail_pairs # 56 对异号

    cross_ratio = cross_rail_pairs / total_pairs
    spine_traffic_multiplier = cross_rail_pairs / gpus_per_node # 56 / 8 = 7 倍拥塞压力

    print(f"\n【场景 2: MoE 跨机 All-to-All 流量分析 (全网混洗通信)】")
    print(f"  总通信对数              : {total_pairs} 对")
    print(f"  同 Rail 内部连接对数    : {on_rail_pairs} 对 (占比 {(1-cross_ratio)*100:.1f}%)")
    print(f"  跨 Rail 需绕 Spine 对数 : {cross_rail_pairs} 对 (占比 {cross_ratio*100:.1f}%)")
    print(f"  Spine 交换机下发拥塞倍数: 💥 相对同 Rail 暴增 {spine_traffic_multiplier:.1f} 倍！")
    print(f"  生产应对策略            : 必须在机内使用 NVLink 进行聚合网关转发 (DeepEP 范式)！")
    print("========================================================================\n")

if __name__ == "__main__":
    simulate_rail_traffic(num_nodes=16, gpus_per_node=8)

8. Ringi 避坑指南与生产性能工程黄金 Checklist

8.1 避坑表格（❌ 常见小白拓扑误区 vs ✅ 大厂 AI Infra 正解）

序号	❌ 常见小白拓扑误区	✅ 大厂 AI Infra 正解
1	以为 GPU 编号 0 到 7 的卡通信速度都是一视同仁的	GPU 0~~3 属 NUMA 0，GPU 4~~7 属 NUMA 1；跨 NUMA 访问会走低速 UPI，必须严格进行 CPU/GPU 亲和性绑定。
2	以为张量并行（TP）可以随意跨越两台机器部署	机间 RDMA 带宽（45GB/s）是 NVLink（450GB/s）的十分之一，TP 跨机会引发灾难级的 AllReduce 阻塞。
3	以为所有跨机网卡插在同一个交换机上能“集中管理”	会彻底破坏 Rail-Optimized 物理分流，导致全网流量在单台交换机发生微突发丢包与 PFC 死锁。
4	以为只要购买了 PCIe 5.0 主板就能取代 NVLink	PCIe 引脚和协议栈开销被行业标准锁死，NVLink 的双向 900 GB/s 与 <100ns 延迟在物理层无法被 PCIe 替代。
5	以为万卡集群可以用大二层交换机省掉 Spine 架构	广播风暴与交换芯片端口物理极限决定了超大规模集群必须采用 3 层 Clos / Fat-Tree 1:1 无收敛拓扑。
6	以为 `nvidia-smi topo -m` 显示 `SYS` 只是警告	`SYS` 代表数据必须跨越主板南桥或 CPU 互联总线，在该连接上进行高频通信性能直接衰减 70% 以上。
7	以为 MoE 模型的 All-to-All 可以直接全网扁平发包	56/64 的流量会冲向 Spine 交换机，必须在单机内先用 NVLink 做两跳聚合，再由专有网关卡有序跨机传输。
8	以为光模块可以随意用廉价的多模代替单模光纤	跨排机柜长距离传输多模光纤会发生严重的模间色散，诱发极难排查的微秒级网卡掉包重传。

8.2 生产硬件拓扑与网络布线黄金十条 Checklist

📋 智算集群硬件拓扑与物理布线生产黄金 Checklist (Ringi 审稿器)

9. Ringi 5 点核心速记口诀、自我检验清单与课后深度思考题

9.1 5 点押韵核心速记口诀

=================================================================================================
                               Ringi 5 点核心速记口诀（硬件拓扑篇）
=================================================================================================
1. 拓扑非平莫自欺，八卡机内裂两极；双路 NUMA 隔长河，跨越 UPI 痛断脊！
2. 交换巨网四芯联，九百吉字节秒翻；张量并行锁机内，一跳直达天地宽！
3. 百兆总线怎敌它，专用差分压插槽；协议精简纳秒达，网内规约换代高！
4. 胖树三层通碧落，收敛一比绝无差；按卡分轨走平道，同轨齐驱竞千帆！
5. 莫教专家乱穿轨，脊线塞车万卡灾；拓扑感知排好座，智算宏图稳展开！
=================================================================================================

9.2 10 条白板自我检验清单

9.3 3 道高阶开放式课后思考题（含极端 Corner Case）

NVLink 物理坏道与静默降级（Link Degradation）排查：在生产集群中，某台 8 卡 H100 机器偶尔会出现一个极隐蔽的硬件故障：某张 GPU 的 18 条 NVLink 中，有 2 条因金手指微小形变发生了静默降级，从 NV18 跌落为 NV16。此时硬件驱动不会直接报错死机，但该节点在参与全局 Ring AllReduce 时，其所在的通信通道带宽会瞬间从 450 GB/s 跌落至 400 GB/s。作为集群架构师，你会设计怎样的自动化轻量级健康探测探针，在作业拉起前精准揪出这种导致全网木桶效应的“慢节点（Straggler）”？
单机混合架构下的异构拓扑感知调度：在某些云厂商的物理机房中，为了节省成本，同一台服务器内可能采用了不同规格的硬件组合（例如 4 块 H100 走 NVLink，另外 4 块 H100 仅通过 PCIe Switch 互联）。面对这种非对称的“畸形”单机拓扑，标准的 Megatron-LM 默认 Rank 映射会直接发生严重的通信阻塞。你将如何重新设计并切分张量并行组（TP）与流水线并行组（PP），使得通信权重与硬件带宽实现精确的几何对齐？
机架级 NVL72 液冷铜缆背板的单点失效容灾：在 NVIDIA GB200 NVL72 的机架级一体化架构中，72 块 GPU 共享同一个物理 NVLink 域。如果在训练过程中，机架内部的某一颗中央 NVSwitch 芯片因过热发生硬件故障熔断，整整 72 张 GPU 的全互联拓扑会被瞬间撕裂。在无法立即停机换件的极限生产场景下，软件通信库（如 NCCL）能否做到不重启容器、动态将 72 卡 NVLink 全互联在线降级为多个局部的微型拓扑，并自动调整并行切分策略继续维持训练？这在体系结构上面临哪些致命挑战？

10. 📚 参考资料与核心源码/经典论文指引

顶级网络与通信实战专著：
- 廖一桥（快手可灵 AI Infra 训练团队）: 大模型通信基础第一节：通信硬件拓扑, 2024. （详尽剖析 Rail-Optimized 组网、NVSwitch 代际与带宽层级的经典力作，收录于本地 AI_BOOK/GPU通信/）
NVIDIA 官方系统架构与网络白皮书：
- NVIDIA Corporation: NVIDIA DGX H100 System Architecture: The Universal System for AI Infrastructure, 2022. （权威解密单机 8 卡内部走线与 PCIe Switch / NVSwitch 布局）
- NVIDIA Corporation: NVIDIA SuperPod at Scale Architecture Guide: Building Scalable Fat-Tree Fabrics, 2023. （权威指导 3 层 Clos 1:1 无收敛网络建设）
- NVIDIA Corporation: NVIDIA Blackwell Architecture Technical Brief: GB200 NVL72 and NV-HBI, 2024.
经典拓扑与网络论文：
- Charles Clos: A Study of Non-Blocking Switching Networks, Bell System Technical Journal, 1953. （Clos 多级交换网络的奠基之作）
- Charles Leiserson: Fat-Trees: Universal Networks for Hardware-Efficient Supercomputing, IEEE Transactions on Computers, 1985.
- Youwei Zhuo et al.: DeepEP: An Efficient Expert-Parallel Communication Library for Large-Scale MoE Training and Inference, 2024.

附录：Appendix A — 大厂硬核高频面试题与白板推导（Interview Drill）

💬 面试题 1：请在白板上手绘出 NVIDIA HGX/DGX H100 单机 8 卡的完整物理硬件拓扑图，明确标出双路 CPU、PCIe Switch、GPU、网卡（NIC）与 NVSwitch 之间的连接关系，并写明核心总线的物理带宽与时延。

🎯 大厂标准答题路径与白板推导：

双路 CPU 与 NUMA 分界：

绘制两个独立的 CPU Socket（CPU 0 与 CPU 1）；

中间连线标明 UPI 总线（带宽约 32 GT/s，延迟约 150ns），明确划分出两个独立的 NUMA 域。

控制与网络平面（PCIe 域）：

每个 CPU 向下引出 PCIe 5.0 x16 通道（64 GB/s 双向），分别接入一颗专用的 PCIe Switch 芯片；

PCIe Switch 向下引出两路直通分流：一路直连对应的 GPU，另一路直连 CX7 400G 网卡（NIC）；

强调：GPU 0~~3 属于 CPU 0 域，GPU 4~~7 属于 CPU 1 域。GPU 与同侧网卡挂在同一 PCIe Switch 下，具备 GPUDirect P2P 直通能力（不经过 CPU，时延 <1.5μs）。

计算与互联平面（NVLink 域）：

在 8 张 GPU 下方绘制 4 颗独立的 NVSwitch 3 芯片；

8 张 GPU 每卡引出 18 条 NVLink 4.0 链路（每链路单向 25 GB/s、双向 50 GB/s），全部分布式连入 4 颗 NVSwitch；

核心结论：形成两两直接连通的 Full-Mesh 拓扑，任意两卡间恒定提供 单向 450 GB/s、双向 900 GB/s 的极速带宽，端到端硬件直通延迟低于 100ns，并支持 NVLS 网内计算硬件加法归约。

💬 面试题 2：详细阐述大模型集群中 Rail-Optimized（按卡分轨）组网的设计原理。为什么它能让数据并行（DP）实现零冲突，却可能在专家并行（MoE All-to-All）时引发性能崩溃？

🎯 大厂标准答题路径与白板推导：

Rail-Optimized 核心接线规则：

设立 8 台独立的 Leaf（ToR）交换机，分别命名为 Rail 0 至 Rail 7；

全集群所有物理服务器的同号网卡接入同一台 Leaf（例如全网 Node 的 NIC 0 全部接入 Leaf 0，NIC 1 接入 Leaf 1）；

为什么数据并行（DP）零冲突：

在标准的分布式数据并行中，相同号的 GPU（如全网所有节点的 GPU 0）组成同一个 DP 梯度归约环；

此时它们的通信流量全部在对应的 Rail Leaf 交换机内部循环掉头，物理上完全不需要跨越到 Spine 交换机！

8 条轨道在物理链路上彻底解耦，全网带宽供给达到 100% 满血，无任何跨流干扰与拥塞。

为什么 MoE 跨 Rail 通信会引发性能崩溃：

在 MoE 专家并行的 All-to-All 通信中，Token 是随机打散分发的，GPU 必须向全网任意编号的 GPU 发包；

在 8 卡服务器间，64 对通信路径中，只有 8 对是同号（走 Leaf 本地），其余 56 对全部是跨 Rail 的异号通信！

这 56 对流量必须全部强行冲上顶层的 Spine 交换机寻找路由，导致 Spine 交换机下行端口面临巨大的拥塞汇聚压力，瞬间打爆交换机 Buffer，诱发严重的 PFC 拥塞风暴与吞吐暴跌。

工业级解决方案：

采用两跳聚合机制（如 DeepEP 架构）：跨机通信前，小包先在机内通过 900 GB/s 的 NVLink 高速汇聚到同号网关卡，再由网关卡严格沿同 Rail 轨道向远端发送，彻底消灭跨 Rail 流量乱蹿。

💬 面试题 3：`nvidia-smi topo -m` 命令打印的拓扑矩阵中，`NV18`、`NODE`、`SYS` 分别代表什么物理硬件连接状态？如果在生产环境发现某两张 GPU 之间显示为 `SYS`，会对分布式训练带来什么影响？如何系统性排查与修复？

🎯 大厂标准答题路径与白板推导：

三个符号的物理底层含义：

NV18：代表两卡之间通过 18 条 NVLink 4.0 满血互联（900 GB/s 双向），延迟 <100ns，属于机内顶级通信；

NODE：代表两设备处于同一个 NUMA 节点内部，但未走 NVLink，需要通过主机内存/PCIe Host Bridge 桥接，延迟约 1.5μs；

SYS：代表两设备跨越了不同的 CPU Socket，数据必须穿过 CPU 之间的 UPI 总线以及主板系统芯片组，延迟通常 >3.5μs，带宽受到 UPI 严重压制。

显示为 SYS 对训练的破坏性影响：

如果本该走 NVLink 的两张卡显示为 SYS，说明 NVLink 物理链路完全未被识别或发生硬断开；

在执行全机 AllReduce 时，NCCL 会被迫降级走低速的 PCIe/UPI 总线，单次通信耗时暴增 10 倍以上，整台机器瞬间沦为集群的严重拖后腿节点（Straggler），拉垮全网吞吐。

系统化排查与修复路径：

第 1 步（硬件日志排查）：执行 nvidia-smi nvlink -s 与 dmesg | grep -i nvlink，检查是否报 NVLink Error 或训练掉 Link；

第 2 步（驱动与固件检查）：检查 NVSwitch 驱动服务是否正常拉起（systemctl status nvidia-nvswitch），固件版本是否一致；

第 3 步（物理基板硬件报修）：若确认是 PCB 背板接触不良或金手指氧化，执行热下线隔离，通知机房硬件工程师重新插拔紧固 SXM5 模块。

💬 面试题 4：在大规模 3D 混合并行（TP + PP + DP）训练中，如何进行拓扑感知的 Rank Placement 编排？为什么业界公认 TP 必须放在最内层，而 PP 必须放在最外层？

🎯 大厂标准答题路径与白板推导：

并行的通信特征对比：

TP（张量并行）：通信频率极高（每个 Transformer 层包含 4 次 AllReduce），且消息属于中等尺寸，无法与主计算 Overlap 隐藏；

DP（数据并行）：通信频率低（每个 Iteration 仅在反向最后发生一次全局梯度汇总），数据量巨大，但可以通过 DDP 分桶实现近乎 100% 的计算重叠；

PP（流水线并行）：通信频率低，且通信内容仅仅是相邻 Stage 之间的边界激活值与反向梯度（极小体量的点对点 P2P），对绝对带宽要求最低。

为什么 TP 必须放在最内层：

最内层意味着在逻辑 Rank 编号上是连续相邻的（如 Rank 0~7）；

连续的 8 个 Rank 能够被调度器精准绑定在同一台物理服务器内部；

使得每秒上百次的 AllReduce 能够全部享受机内 900 GB/s 的 NVLink 极致带宽与亚微秒延迟；

如果 TP 跨出机箱走 RDMA 网络，其高频通信会瞬间把整个训练吞吐拉垮 70% 以上。

为什么 PP 必须放在最外层：

最外层意味着两个相邻的 PP Stage 跨越了极其遥远的物理距离（跨机柜、跨交换机）；

由于 PP 只需要进行点对点的激活值传递，数据包极小，哪怕走跨机的 400G 网卡甚至跨 Spine 交换机，也只需要几微秒，完全不会触碰带宽天花板；

这种排布完美契合了“大通信量走大管道、小通信量走远距离”的物理互联第一性原理！

⌘I

​🏛️ 第14讲：物理邻居还是异地恋？——GPU 节点与集群硬件拓扑（PCIe/NVLink/NVSwitch/Clos/Rail-Optimized）

​📑 目录导航

​0. Ringi 开场：生产真实现场与痛点冲突

​0.1 真实工程矛盾：同样是 64 卡集群，为什么 MFU 相差 2.5 倍？

​0.2 线上真实事故复盘：网线全插在同一个 ToR 引发的“跨 Rail 流量血崩”

​0.3 集群物理互联层级与性能矩阵全景速查表

​1. 单机 8 卡物理机箱解剖：从 CPU NUMA 到 NVSwitch 巨网

​1.1 HGX H100 8-GPU 物理拓扑俯瞰：双路 CPU、两颗 PCIe Switch 与 8 卡布局

​1.2 CPU NUMA 架构与 UPI 总线陷阱：为什么跨 Socket 访问会成为隐形刺客？

​1.3 PCIe Switch 的角色与 GPUDirect P2P 直通：解密 GPU 与网卡的同巢设计

​1.4 NVSwitch 革命：从点对点跳步到 8 卡 900 GB/s 全互联（Full-Mesh）

​2. 机内总线代际演进：PCIe 与 NVLink 的物理对决

​2.1 物理层技术参数对照表：PCIe 4.0/5.0 vs NVLink 3.0/4.0/5.0

​2.2 为什么 PCIe 无论怎么升级也追不上 NVLink？（引脚、损耗与专有协议栈）

​1. 物理引脚密度与走线布局的死局（Pinout & PCB Density）

​2. 高频信号衰减与调制技术（PAM4 vs 铜线损耗）

​3. 协议栈开销的本质差异（Transaction Layer Overhead）

​2.3 NVLS（NVLink SHARP）网内计算：NVSwitch 芯片内部的硬件加法归约

​2.4 Blackwell 架构的物理飞跃：NV-HBI（10 TB/s）与 NVL72 机架级铜缆背板

​3. 跨机集群组网：Clos 架构与 Fat-Tree 无收敛网络

​3.1 为什么万卡集群不能用传统大二层交换机？

​3.2 3 层 Clos / Fat-Tree 网络拓扑架构解构（Leaf ➔ Spine ➔ Core）

​3.3 收敛比（Oversubscription）的第一性原理：为什么大模型训练必须严格要求 1:1 无收敛？

​3.4 光模块（OSFP/QSFP-DD）、DAC 铜缆与 AOC 有源光缆的选型物理账本

​4. Rail-Optimized（轨道优化）组网：大厂集群的无损高速公路

​4.1 传统组网 vs Rail-Optimized 组网的本质差异

​4.2 为什么全网同号 GPU 必须连同一个 Leaf 交换机？（8 条物理轨道完全隔离）

​4.3 为什么 All-to-All 在跨 Rail 时带宽暴跌？（56 对绕行 Spine 的数学推导）

​5. Rank Placement 拓扑感知映射：让分布式算子住进最优工位

​5.1 3D 混合并行（TP + CP + PP + DP）的物理映射黄金法则

​5.2 Megatron 与 PyTorch 分布式环境变量映射（LOCAL_RANK vs RANK）

​6. 拓扑诊断利器：nvidia-smi topo 与 NCCL 拓扑探测深度解构

​6.1 nvidia-smi topo -m 矩阵完全解析

​6.2 NCCL topo.xml 文件生成机制与虚拟通信环路（Channels）构建

​7. 动手实战与代码实验室（Minimal Runnable Code）

​7.1 实验 1：全网拓扑矩阵探测与 NUMA/PCIe 亲和性自动化审计器

​7.2 实验 2：单机跨 NUMA 与同 NUMA 内存拷贝延迟带宽基准对比

​7.3 实验 3：Rank Placement 拓扑感知最优编排仿真器

​7.4 实验 4：Rail-Optimized 流量冲突与 Spine 负载仿真器

​8. Ringi 避坑指南与生产性能工程黄金 Checklist

​8.1 避坑表格（❌ 常见小白拓扑误区 vs ✅ 大厂 AI Infra 正解）

​8.2 生产硬件拓扑与网络布线黄金十条 Checklist

​9. Ringi 5 点核心速记口诀、自我检验清单与课后深度思考题

​9.1 5 点押韵核心速记口诀

​9.2 10 条白板自我检验清单

​9.3 3 道高阶开放式课后思考题（含极端 Corner Case）

​10. 📚 参考资料与核心源码/经典论文指引

​附录：Appendix A — 大厂硬核高频面试题与白板推导（Interview Drill）

​💬 面试题 1：请在白板上手绘出 NVIDIA HGX/DGX H100 单机 8 卡的完整物理硬件拓扑图，明确标出双路 CPU、PCIe Switch、GPU、网卡（NIC）与 NVSwitch 之间的连接关系，并写明核心总线的物理带宽与时延。

​💬 面试题 2：详细阐述大模型集群中 Rail-Optimized（按卡分轨）组网的设计原理。为什么它能让数据并行（DP）实现零冲突，却可能在专家并行（MoE All-to-All）时引发性能崩溃？

​💬 面试题 3：nvidia-smi topo -m 命令打印的拓扑矩阵中，NV18、NODE、SYS 分别代表什么物理硬件连接状态？如果在生产环境发现某两张 GPU 之间显示为 SYS，会对分布式训练带来什么影响？如何系统性排查与修复？

​💬 面试题 4：在大规模 3D 混合并行（TP + PP + DP）训练中，如何进行拓扑感知的 Rank Placement 编排？为什么业界公认 TP 必须放在最内层，而 PP 必须放在最外层？
