🏛️ 第15讲:内存旁路与任意门——RDMA 与 GPUDirect RDMA(QP/WQE/CQ/MR/Zero-Copy)深度解构

主讲人:👓 Ringi(大厂 AI Infrastructure 工程师)
所属模块:Module 01: GPU 硬件架构、数据搬运、集群通信与 Overlap
篇章范式:⚙️ 传输协议与系统底层篇(Protocols & Kernel-Bypass Paradigm)
核心导读:
在单机多卡的世界里,NVLink 为 GPU 构筑了 900 GB/s 的纳秒级极速乐园;然而一旦越过机箱边界,我们必须直面残酷的跨机物理网络。
很多软件工程师习惯了应用层的 Socket 编程,理所当然地以为跨机通信就是“把张量打个包,扔给操作系统网络协议栈”。然而,如果在大模型千卡训练中继续沿用传统的 TCP/IP 网络,系统会瞬间撞上一面绝望的高墙——万兆网卡尚未跑满,昂贵的服务器 CPU 已经被内核内存拷贝和软中断风暴活活占满到 100% 假死!单步通信延迟从微秒级飙升到数十毫秒,整个算力集群陷入无尽的等待!
传统的 TCP/IP 到底犯了什么原罪?RDMA(远程直接内存访问)究竟是如何做到微秒级超低延迟、零内存拷贝与完全旁路操作系统的?QP、WQE、CQ、MR 这些晦涩的硬件名词背后,隐藏着怎样的流水线物理逻辑?而 GPUDirect RDMA(GDR)又是如何通过硬件黑科技,让网卡直接把数据瞬移进远端 GPU 显存的?
本讲我们将彻底推倒操作系统内核的黑盒,以最底层的硬件视角解构现代 AI 集群的高速传送门!
Ringi 导师解构:RDMA 与 GPUDirect RDMA 核心全景工坊

📑 目录导航


0. Ringi 开场:生产真实现场与痛点冲突

0.1 真实工程矛盾:千兆网卡跑大模型,CPU 占满瘫痪而网络吞吐仅剩 30%

先来看一个在 AI Infra 拓荒期极其经典的真实生产现场: 某团队在早期自建 GPU 集群时,由于机房网络尚未完成 InfiniBand / RoCE 的 RDMA 改造,工程师在 PyTorch 中直接使用了基于传统 TCP/IP 的分布式通信后端(init_process_group(backend="gloo") 或普通的以太网 Socket)。 当启动一个 13B 模型的分布式训练时,监控大屏上出现了一幕令所有人惊骇的荒诞景象:
  • 服务器上配备了 128 核心的高性能 CPU,其 CPU 利用率直接被拉爆到 100%,系统软中断监控(si%)全线飘红;
  • 机器频繁发生 SSH 连接超时,操作系统响应极其迟钝,仿佛遭遇了恶性的 DDoS 流量攻击;
  • 而回过头看网络监控,物理双口 100Gbps 的以太网网卡,实际吞吐带宽连 30Gbps 都跑不到!
  • 昂贵的 A100 GPU 核心利用率暴跌至 10% 以下,90% 的时间在等待 CPU 艰难地把梯度数据从内核协议栈一点点往外搬!
直到全网换上 RDMA 网卡并开启 GPUDirect RDMA,奇迹发生了:同样的模型和网络体量,CPU 占用率从 100% 瞬间骤降至不到 2%,网络有效吞吐直接打满到 95Gbps 以上,端到端训练速度暴增整整 4 倍! 为什么 RDMA 能拥有如此化腐朽为神奇的魔力?

0.2 线上真实事故复盘:驱动模块缺失引发的 GPUDirect RDMA 静默降级灾难

我们来看一起发生在大厂生产环境的真实 P1 事故: 某团队在 Kubernetes 集群上升级了 GPU 节点的底层操作系统内核版本。升级完成后,算法团队重新提交了包含千亿 MoE 模型的大规模训练作业。 作业启动后并未报错退出,NCCL 正常完成了初始化。然而,监控大屏上的 MFU(模型浮点利用率)却从原本健康的 48% 直接雪崩到了 14%! 单步耗时劣化了整整 3.5 倍! Infra 运维团队紧急介入,查看容器日志无任何异常,执行 nvidia-smi 与 ibv_devinfo 网卡状态全部为 PORT_ACTIVE。直到工程师打开 NCCL 的底层调试日志(export NCCL_DEBUG=INFO),在翻滚的数万行日志深处,赫然抓到了这样一行毫不起眼的静默警告:
事故根因:
  • 在操作系统内核升级过程中,专用的内核胶水模块 nvidia-peermem 没有被重新编译加载!
  • NCCL 在探测到内核驱动缺失后,为了保证程序“不报错闪退”,采取了静默降级(Silent Fallback)策略;
  • 原本网卡与 GPU 显存之间通过 PCIe Switch 极速直通的 GPUDirect RDMA 数据通路被硬生生掐断;
  • 跨机发送的数十 GB 梯度与激活数据,被迫在每一跳都退化为:GPU 显存 ➔ PCIe ➔ Host 内存 ➔ PCIe ➔ 网卡 DMA!
  • 跨机延迟从 4 微秒暴涨到 35 微秒,多占用了 4 倍的 PCIe 带宽,直接将整个智算集群拖入性能泥潭!
这起事故彻底暴露了 RDMA 技术栈的一个残酷现实:RDMA 与 GPUDirect 不仅仅是一行软件配置,它是一整套从硬件 PCIe 空间映射、内核驱动、内存锁页到网卡硬件队列死死咬合的底层精密系统!

0.3 TCP/IP 栈 vs 传统 RDMA 栈 vs GPUDirect RDMA 全栈路径对照表

在展开技术细节前,我们先把三种网络架构的数据链路底账彻底算清:

1. 传统 TCP/IP 协议栈在 AI 时代的“三大原罪”

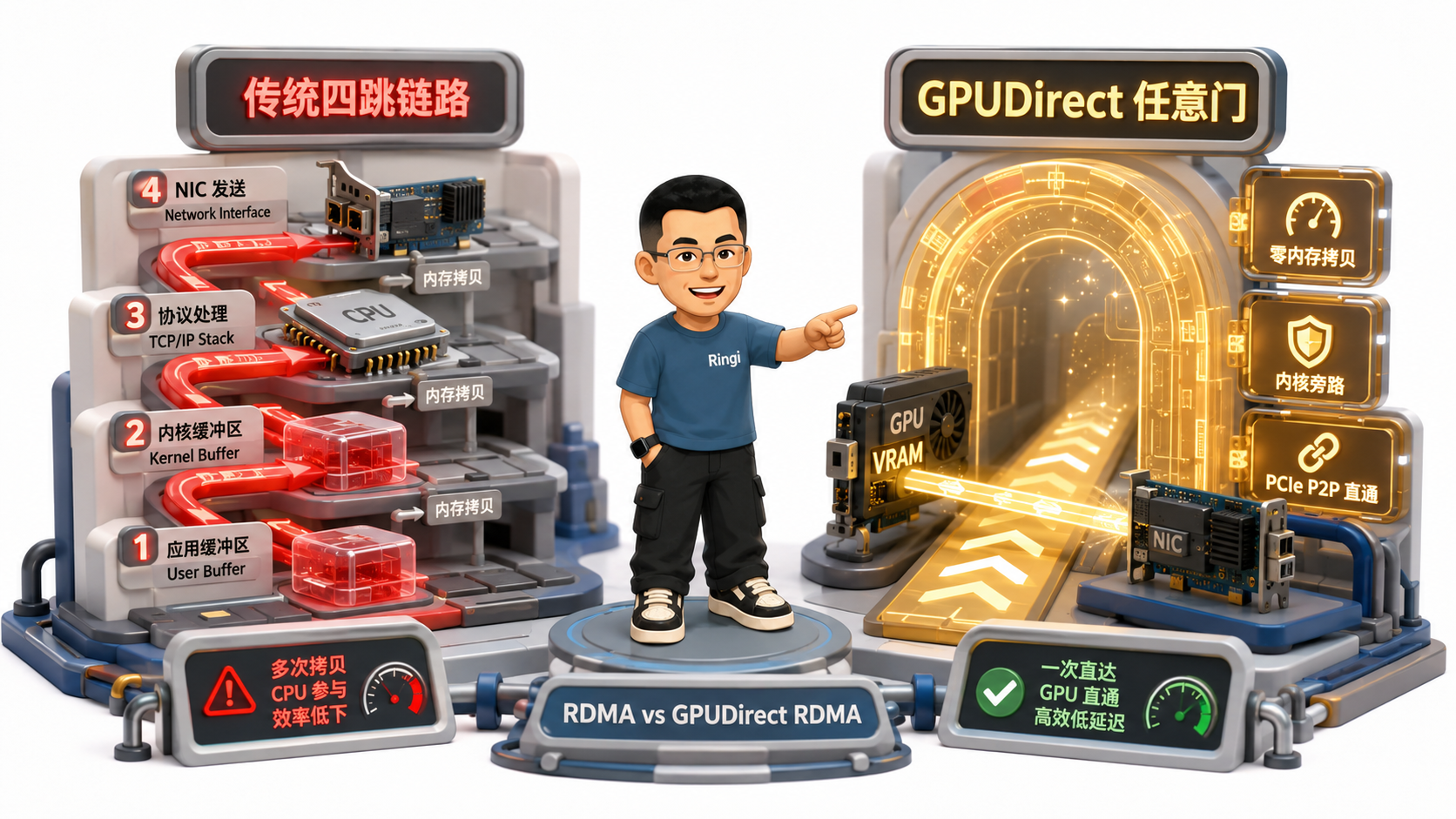

RDMA 与 GPUDirect RDMA 物理架构与零拷贝流水线全景解构

1.1 原罪一:内存反复搬运(4 次内存物理拷贝与总线挤爆)

在传统的 Linux TCP/IP 体系中,为了把 GPU 显存中的一块张量通过网络发给远端服务器,数据必须经历一场漫长而痛苦的“内存折叠马拉松”:
物理代价:传输 1GB 的模型梯度,系统总共要在内存总线和 PCIe 总线上反复倒手 3 到 4 次!在 400Gbps(50 GB/s)的高速网络下,内存总线每秒要承受高达 150~200 GB/s 的纯搬砖流量,直接将 CPU 的 DDR 内存带宽彻底吃干抹净!

1.2 原罪二:CPU 深度介入数据面(分包、校验、重传与协议开销)

TCP 协议是一个诞生于上世纪 70 年代、针对不可靠广域网设计的全功能软件协议栈。它的所有复杂逻辑(滑动窗口流控、慢启动拥塞控制、三次握手、数据分段(MSS)、CRC32 校验和计算与丢包超时重传),全部由 Host 端的通用 CPU 核心执行软件指令完成!
👓 Ringi 极客大实话: 让原本负责跑核心业务逻辑的顶级 Xeon / EPYC CPU,去为数万个网络数据包一行行计算 Checksum、维护状态机,就像让一位火箭科学家去流水线上给每个快递包裹贴胶带!
当网络速率达到 100Gbps 以上时,CPU 光是处理 TCP 报文头的指令,就已经耗尽了所有算力,根本无暇顾及分布式训练的调度逻辑!

1.3 原罪三:中断风暴与上下文切换(微秒级延迟被放大至上百微秒)

在传统网络中,网卡每收到一批数据包,就会向 CPU 发送一个硬件中断(Hardware Interrupt),强行打断 CPU 当前正在运行的任务:
  1. CPU 保存当前上下文,陷入内核中断处理程序;
  2. 中断程序唤醒软中断守护进程(ksoftirqd);
  3. 内核将数据包解析后,唤醒正在 epoll_wait 或 recv() 上阻塞的用户态应用程序;
  4. 发生内核态到用户态的又一次上下文切换(Context Switch)。
在数据中心高并发大吞吐下,网卡每秒产生数百万次中断,直接引发灾难性的 中断风暴(Interrupt Storm)。CPU 绝大部分时间在频繁保存和恢复寄存器现场,单次通信的延迟不仅暴涨到 50~100 微秒,且伴随着极其剧烈的抖动(Jitter)!

1.4 为什么硬件 DMA 是现代 AI 通信的唯一起点?

溯源自快手可灵 AI Infra 团队的体系结构总结:数据搬运这事儿,核心在于把“派活(控制面)”和“干活(数据面)”彻底解耦!
  • 通用 CPU 的使命:执行复杂的逻辑分支、分支预测与算法调度;
  • 专职搬砖工的使命:DMA(Direct Memory Access,直接内存访问)引擎。
DMA 引擎是一个纯粹的专用硬件电路。只要你给它一个源物理地址、一个目的物理地址和一个长度,它就能在不需要 CPU 指令插手的前提下,自主通过系统总线高速抽水搬运数据。
RDMA 的一切神迹,正是建立在让网卡 DMA 引擎彻底接管数据面的基石之上!

2. RDMA 核心设计哲学:控制面与数据面彻底分离

2.1 三大核心支柱的物理本质:Zero-Copy、Kernel-Bypass、CPU-Bypass

RDMA(Remote Direct Memory Access,远程直接内存访问)不是传统 TCP/IP 的微调,而是一场颠覆性的硬件革命。它由三大物理支柱共同支撑:
  1. Zero-Copy(零拷贝): 网卡内置的 DMA 引擎直接通过总线读写主机的物理内存或 GPU 显存,全程绝对不经过任何中间操作系统内核缓冲区。
  2. Kernel-Bypass(内核旁路): 应用程序在用户态直接通过 InfiniBand Verbs API 读写网卡映射在用户空间的寄存器(Doorbell BAR 空间),下发任务描述符。在整个数据传输的生命周期中,不需要发起任何一次操作系统的 ioctl() 或 sys_call!
  3. CPU-Bypass(CPU 旁路): 所有的分包、路由、应答(ACK)与流控,全部由网卡内部的 ASIC 硬件状态机直接执行。远端网卡把数据直接写进远端内存,远端 CPU 甚至根本不知道这次传输已经发生!

2.2 控制面与数据面分离的三级递进(TCP/IP ➔ RDMA IBRC ➔ RDMA IBGDA)

为了让大家透视现代大模型系统对控制面延迟的极限榨取,我们梳理出控制面与数据面分离的 三级递进路线:

2.3 单边操作(RDMA Write/Read) vs 双边操作(Send/Recv)的本质区别

在 RDMA 编程中,最核心的分类是 单边操作(One-Sided Operations) 与 双边操作(Two-Sided Operations)。两者的本质区别不在于谁发起,而在于接收方是否需要参与控制面:
  • 双边通信(Send/Recv):类似传统的 Socket 通信模型,必须一收一发成对出现,常用于控制面握手、元数据交换与状态协商;
  • 单边通信(RDMA Write):真正的“内存任意门”。发送方只要知道对端的内存虚拟地址和访问密钥(rkey),就可以直接将数据隔空拍进对端显存,是 NVSHMEM、大模型推理 KV Cache 跨机传输与大厂 MoE 通信的终极武器!

2.4 单边通信的 Ordering 保序陷阱:为什么“先发 Data 再发 Flag”没那么简单?

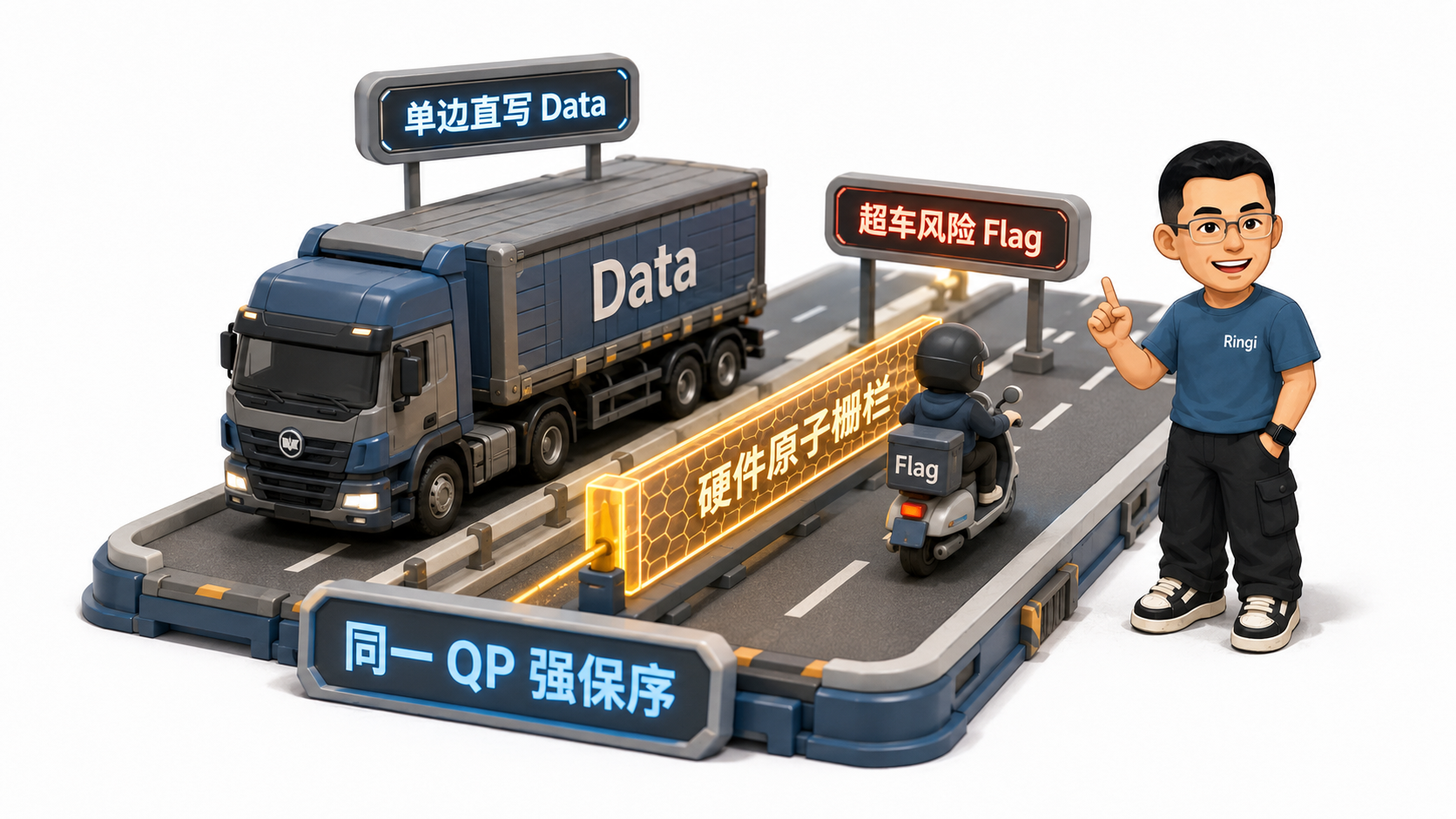

Ringi 导师解构:单边 RDMA Write 内存保序陷阱图 单边 RDMA Write 虽然极快,但给分布式系统设计带来了一个致命的硬件陷阱——内存一致性与乱序风险(Ordering Hazard)! 在大模型异步通信中,最经典的设计模式是 Put-Fence-Flag(先写数据,再写通知标记):
  1. 发送方首先调用 RDMA Write 传输 100MB 的模型权重(Data);
  2. 发送方紧接着调用一次微小的 RDMA Write,向对端的一个特定内存地址写入一个 4 字节的整数 1(Flag,标志数据已就绪);
  3. 接收端的 GPU 线程在后台轮询(Polling)这个 Flag,一旦发现 Flag 变成 1,立即启动 GEMM 计算去消费这 100MB 的 Data。

工业级破局三板斧:

  1. 同一 QP 内 FIFO 强保序(Same-QP Ordering): InfiniBand 协议在硬件规范层面严格保证:在同一个 RC(可靠连接)QP 内部,所有提交的 WQE 必须严格按照提交顺序执行并按序到达! 只要确保 Data 和 Flag 提交给同一个 QP,Flag 到达时,Data 物理上必然已经全部落盘写入显存;
  2. 带立即数的单边写(RDMA Write with Immediate Data): 把 4 字节的通知标记直接塞进 Data 报文的尾部报头里,作为一个不可分割的原子网络包一次性发送。对端网卡在写完数据的同时,向接收端 CQ 产生一个完成通知(CQE),从物理上根绝乱序可能;
  3. 硬件级内存栅栏(Atomic Fence): 在多 QP 场景下,必须在 Data 传输完成后显式下发一条带有 Fence 属性的 WQE,强制网卡等待前序所有 DMA 操作全部收到对端 ACK 确认后,才允许向网络发射后续的 Flag 信号。

3. RDMA 核心四大抽象硬件解构:QP、WQE、CQ 与 MR

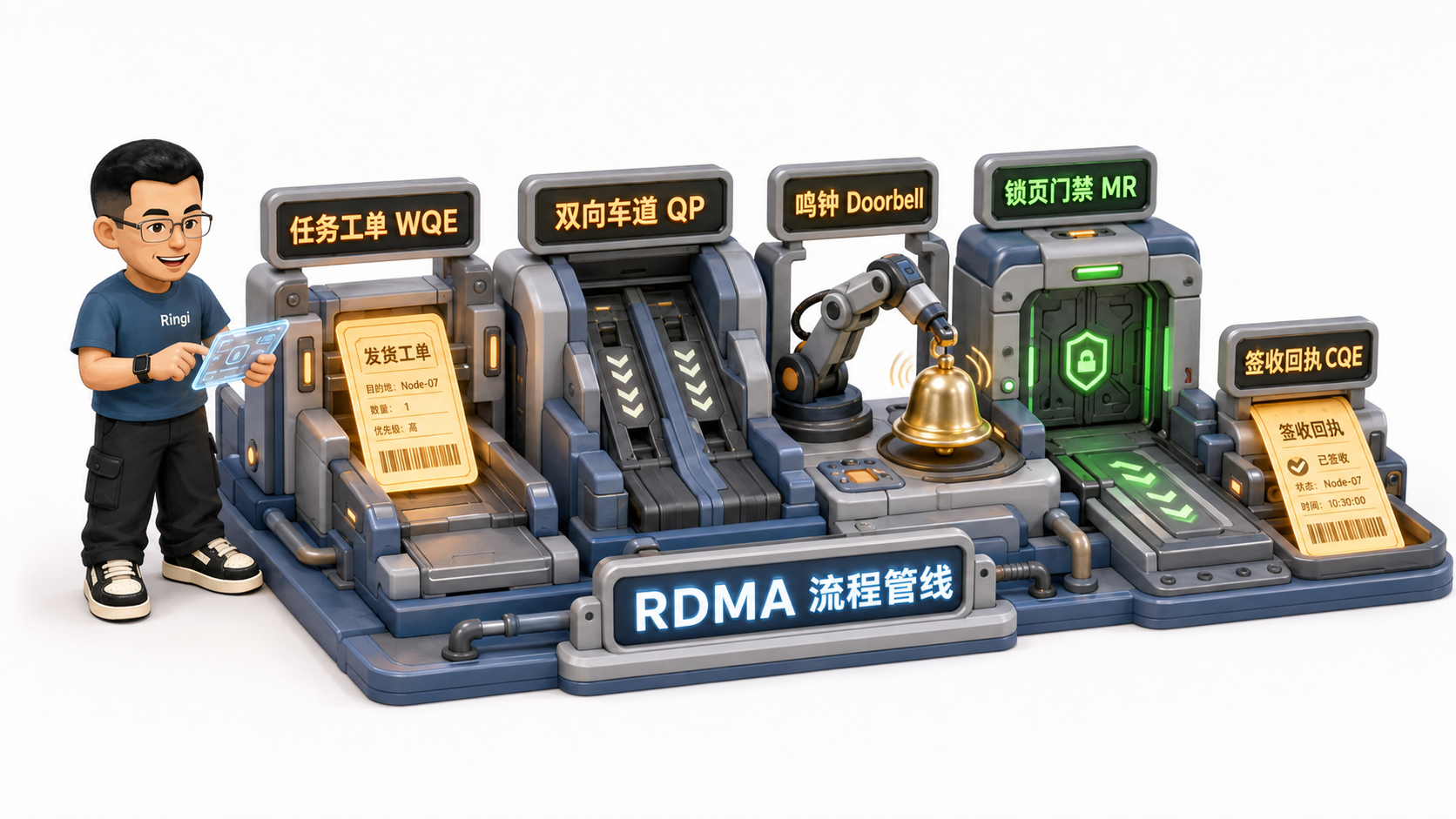

CPU 退出数据面之后,应用程序该如何与网卡精密协作?这就必须彻底透视 RDMA 的 四大核心硬件抽象: Ringi 导师解构:RDMA 四大核心抽象交互时序图

3.1 QP(Queue Pair):通信车道抽象与三种连接模式(RC, UD, DC)

QP(队列对) 是 RDMA 硬件通信的基本通道单元。它总是成对出现:
  • SQ(Send Queue,发送队列):应用程序向网卡派发的发送任务队列;
  • RQ(Receive Queue,接收队列):网卡准备用来承接远端双边消息的缓冲区队列。
网卡内部为每一个 QP 分配了独立的硬件上下文(Context)、状态机与序列号跟踪器。QP 拥有三种经典的连接模式:

3.2 WQE(Work Queue Element)与 Doorbell 机制:从任务描述到鸣钟敲门

应用程序想让网卡干活,具体的交互流程非常像我们在快递公司下单:
  1. 构建 WQE(快递面单): 应用程序在用户态内存或显存中,填充一个固定大小的硬件结构体(通常为 64 字节)。里面包含:操作码(IBV_WR_RDMA_WRITE)、本地显存物理地址、本地 lkey、消息长度、远端目的显存地址以及远端 rkey;
  2. 投递到 SQ(排入车道): 应用程序将这个 WQE 写入 QP 的发送队列缓冲区;
  3. 敲 Doorbell(鸣钟敲门): 网卡在主机的 PCIe 地址空间中映射了一段特殊的 BAR(Base Address Register)寄存器空间,俗称 Doorbell(门铃)。 应用程序直接向这个 PCIe 寄存器地址执行一条汇编写指令(Write 32-bit/64-bit),把当前 WQE 的编号和 QP ID 写入寄存器! 网卡内部的控制器感应到寄存器跳变,立即启动硬件调度器,顺着地址把 WQE 拉入网卡流水线开始执行!

3.3 CQ(Completion Queue)与 CQE:签收回执与 Polling 轮询艺术

当网卡把数据通过物理光纤发射出去,并收到远端网卡发回的硬件确认应答(ACK)后,网卡如何告诉上层应用“活干完了”?
  • CQE(Completion Queue Element,签收回执): 网卡硬件控制器通过 PCIe DMA,主动在应用程序的 CQ(完成队列) 内存中写入一个 32~64 字节的完成回执结构体,标明:哪个 WQE 执行完毕、状态是否成功(IBV_WC_SUCCESS)、传输了多少字节。

为什么在高性能 AI 训练中,必须使用 Polling 轮询而坚决杜绝 Event 中断?

获取 CQE 有两种方式:
  • Event(中断通知)模式:应用线程休眠,网卡写完 CQE 后向 CPU 触发一个硬件中断唤醒线程。在 AI 场景下极度低效,因为一次中断上下文切换就要耗费数微秒!
  • Polling(轮询)模式:应用程序在一个极其紧凑的死循环中,持续调用 ibv_poll_cq() 检查内存中的标志位。因为网卡是通过 DMA 直接写主机的内存,轮询的耗时只有区区几十纳秒! 在吞吐至上的分布式训练中,轮询是压榨系统吞吐的唯一合法姿势!

3.4 MR(Memory Region):锁页(Pinning)、虚拟物理地址映射与 lkey/rkey 防护

这是 RDMA 体系中最容易被忽视、但物理约束最严密的模块:为什么我们不能直接把一个普通 malloc() 分配的指针传给网卡发包? 网卡是一个硬件设备,它面临两个底层残酷现实:
  1. 操作系统虚拟内存换页(Paging/Swapping): 操作系统为了节省物理内存,会随时把暂时不用的内存页偷偷换出(Swap out)到磁盘上,或者重新调整其物理页框地址。如果网卡拿着虚拟地址正在做 DMA 搬运,物理内存突然被操作系统拔走了,会引发毁灭性的总线崩溃!
  2. 虚拟地址到物理地址的翻译(MMU vs IOMMU): 网卡在物理链路上搬运数据,必须知道真实的物理总线地址,它无法直接理解进程内部由 CPU MMU 管理的虚拟地址空间。

内存注册(Memory Registration, MR)的三部曲:

  • 第一步:内存锁页(Pinning):调用内核接口锁定该段虚拟内存对应的物理内存页,严禁操作系统将其换出到磁盘或移动物理位置;
  • 第二步:地址翻译固化(Pin to IOMMU):驱动程序遍历页表,把这块内存的虚拟地址到物理地址的映射表完整灌入网卡板载的页表缓存(Translation and Protection Table, TPT);
  • 第三步:生成双重钥匙(lkey 与 rkey):
    • lkey(Local Key,本地密钥):本地网卡执行 DMA 读取本地内存时的硬件凭证,防止非法越界访问;
    • rkey(Remote Key,远程密钥):授予远端节点的只读/只写凭证。发送方在发起单边 RDMA Write 时必须携带对端的 rkey,远端网卡校验通过后才允许直写目标显存!

3.5 多 QP 并发为什么能打满网卡线速?(流水线饱和、路由多样性与队头阻塞消除)

在实际的大厂 AI 集群调优中,如果你只用单条 QP 进行跨机通信,你往往会发现:明明是 400Gbps 的网卡,实际跑出来的带宽却只有 200~250 Gbps。而一旦将 QP 数量提升到 8~16 个,带宽瞬间稳稳打满到 390 Gbps 以上! 这背后是网卡硬件流水线的 三大饱和定律:
📊 真实工业级测试数据验证: 在快手可灵团队针对 DeepEP Normal 模式 的真机实测中:
  • 当 QP 数量为 1 时,算法实际有效带宽只有约 30 GB/s;
  • 当将 QP 数量增加到 10 个 时,有效带宽直接飙升至 58 GB/s(性能接近翻倍!);
  • 超过 16 个 QP 后收益逐步收敛,系统瓶颈转移至网卡芯片内部的 PCIe 调度带宽上限。

4. GPUDirect RDMA(GDR):数据面分离的终极进化

4.1 传统 RDMA 为什么还要在 Host 内存中转?(四跳链路之痛)

在没有 GPUDirect RDMA 的年代,虽然有 RDMA 技术,但在 GPU 集群中的跨机通信依然存在极大的性能浪费。这是因为传统 RDMA 网卡只支持向**主机 CPU 内存(Host RAM)**注册 MR。 数据在物理空间中依然被迫绕了一个巨大的远路(四跳链路):
数据在每台机器的 PCIe 总线上进出了整整 两次!不仅占用了主机内存带宽,还平白无故增加了两道 cudaMemcpy 的微秒级同步延迟。

4.2 GPUDirect RDMA 的物理突破:网卡 DMA 直接读写 GPU 显存(四跳变两跳)

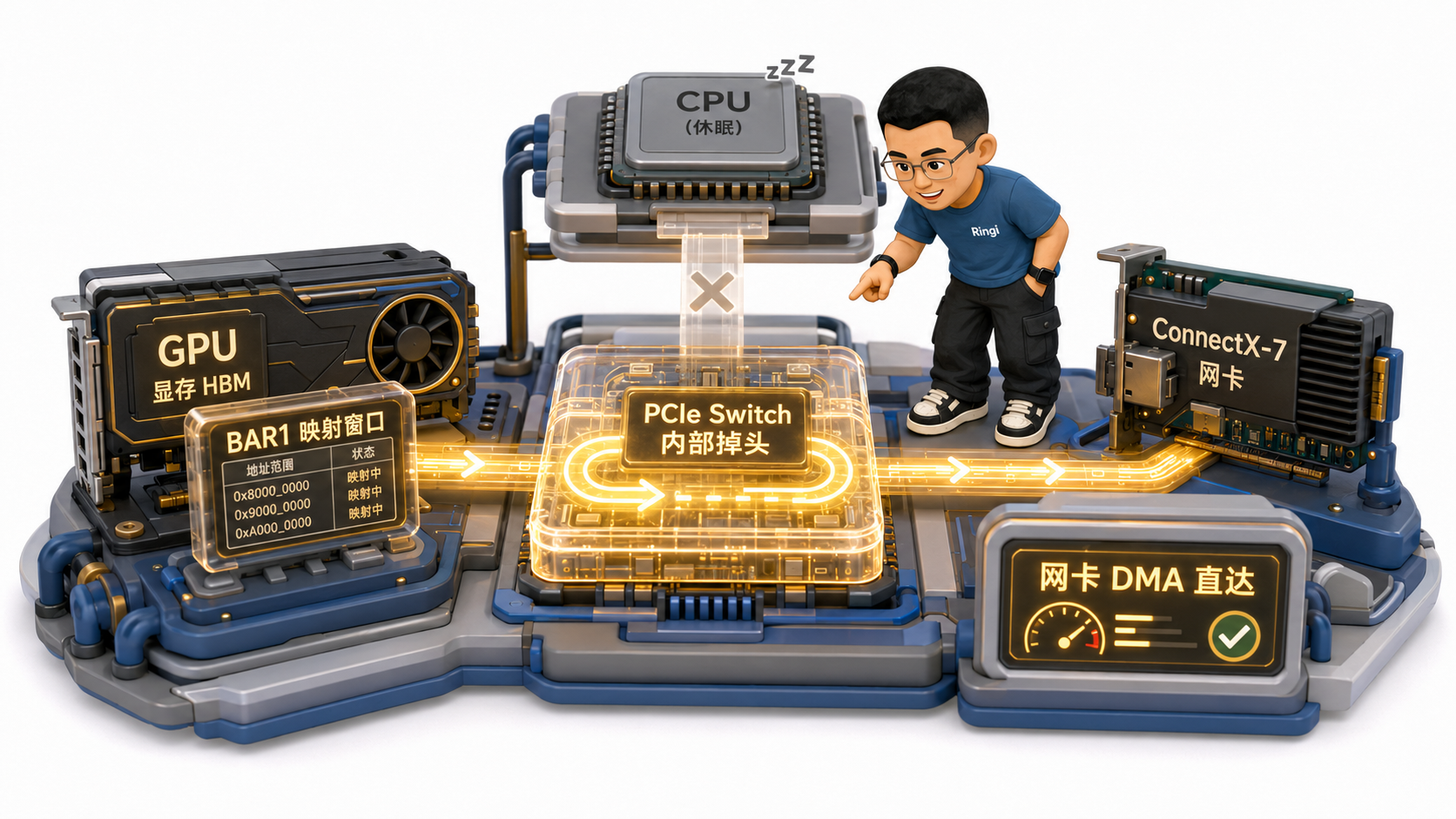

Ringi 导师解构:GPUDirect RDMA 物理层 BAR1 与 PCIe P2P 直通图 NVIDIA 与网卡厂商联手推出了 GPUDirect RDMA(GDR),彻底打破了外设之间的物理藩篱:
物理奇迹:四跳被硬生生砍成两跳!
  • 网卡内置的 DMA 引擎,直接在 PCIe 交换芯片(PCIe Switch)内部对 GPU 显存进行 P2P 读写;
  • 整个传输路径绝对不经过 CPU Root Complex,绝对不流经 Host 内存,绝对不耗费哪怕 1 个 CPU 时钟周期!

4.3 软硬件实现核心:PCIe P2P、BAR1 空间映射与 nvidia-peermem 驱动

GPUDirect RDMA 在软硬件工程上是如何落地的?它的核心依靠三大关键支柱:

1. PCIe P2P(Peer-to-Peer)寻址支持

PCIe 规范允许总线上的两个端点设备(Endpoint),在不需要 CPU 主机介入的情况下,直接向彼此的基址寄存器(BAR)发起内存读写事务(TLP Memory Read/Write)。

2. GPU PCIe BAR1 空间的精妙映射

  • GPU 拥有一块特殊的物理寄存器窗口——BAR1 空间(Base Address Register 1);
  • GPU 驱动将部分显存页面(HBM)的物理地址,通过操作系统的 PCIe 配置空间直接映射到主板的物理地址总线上;
  • 网卡 DMA 引擎看到的并不是深藏在 GPU 封装内部的 HBM,而是总线上的一段标准物理地址,从而可以直接发起总线事务!

3. nvidia-peermem 内核胶水驱动

这是整个 GDR 大厦的“灵魂纽带”:
  • 传统的 Linux RDMA 子系统(ib_core)只懂得如何锁页主机 CPU 内存;
  • 当应用程序试图用一块 GPU 显存指针去调用 ibv_reg_mr() 注册内存时,ib_core 彻底懵圈,会直接报错返回;
  • NVIDIA 开发了专用的开源内核模块 nvidia-peermem(早期旧版为 nv_peer_mem);
  • 它作为一座桥梁,在 Linux 内核内部注册了一组回调钩子。当网卡驱动发现当前传入的指针属于 GPU 显存时,立即转交 nvidia-peermem 处理,由其协调 NVIDIA 闭源显卡驱动完成显存页面的物理锁定与总线地址翻译!
⚠️ 生产血泪教训: 如果一台 GPU 服务器在重装系统后忘记安装或编译 nvidia-peermem,GPUDirect RDMA 将全面失效!所有分布式通信都会降级为慢速的 Host 内存中转!

4.4 GPUDirect 技术全家族:GPUDirect P2P、RDMA 与 Storage(GDS)

为了避免术语混淆,我们将 NVIDIA 完整的 GPUDirect 技术谱系进行系统归纳:

5. 生产通信框架底层映射:NCCL 与 NVSHMEM 是如何调用 RDMA 的?

在大模型上层框架中,算法工程师通常只调用 dist.all_reduce() 或 nvshmem_put()。这些高层调用在底层究竟是如何与 RDMA 硬件挂钩的?

5.1 NCCL NET 插件架构:ncclNet_t 接口与 ncclIb 模块源码剖析

NVIDIA NCCL 并没有把自己的通信引擎与某一家网卡硬件死死绑定,而是设计了一套极其优雅的插件式抽象接口——ncclNet_t(定义于 NCCL 源码中的 src/include/net.h):
NCCL 默认会根据环境变量自动探测系统中的所有 InfiniBand / RoCE 网卡。如果机器上有 8 块 GPU 和 8 块网卡,NCCL 会自动建立 8 对独立的通信 Channel,每对 Channel 内部维护独立的 QP 队列,实现全网并发狂飙!

5.2 NVSHMEM 对称内存映射:跨机 nvshmem_put 底层直写

在大模型推理的 KV Cache 传输与 MoE 专家路由中,NVSHMEM 是性能更高的通信库。它基于 PGAS(Partitioned Global Address Space,分区全局地址空间) 哲学构建:
  • 所有卡在初始化时,通过 nvshmem_malloc() 分配一块全局对称内存(Symmetric Memory);
  • 机内映射:如果目标 GPU 在同一台机器内,nvshmem_put 在汇编层面直接被编译为 GPU 的一条硬件 st.global 远程写入指令,通过 NVLink 硬件直达;
  • 跨机映射:如果目标 GPU 在远端机器上,NVSHMEM 底层直接将其转化为一次 单边 RDMA Write 操作!远端节点的显存被直接映射到了本地的虚拟地址空间中,实现了真正意义上的“跨机显存任意门”!

5.3 控制面双雄再审视:IBRC(基于 CPU)与 IBGDA(基于 SM)的代码级时序

在上一讲我们对比了 IBRC 与 IBGDA,现在我们从代码和指令时序层面看懂它们的物理本质:

6. 生产典型故障排障实战指南

6.1 故障 A:GDR 静默降级排查(nvidia-peermem 缺失与 BAR1 耗尽)

当集群训练突然变慢、怀疑 GPUDirect RDMA 失效时,严格按以下步骤排查:

6.2 故障 B:RoCEv2 网络 PFC 死锁与微突发丢包排查

在基于以太网的 RoCEv2 集群中,一旦发生微突发丢包,RDMA 就会触发极其昂贵的 Go-Back-N 重传停顿:

6.3 故障 C:跨 NUMA 导致的 PCIe P2P 性能腰斩排查

当发现 GPU 0 与本地 NIC 0 通信极其缓慢时,检查拓扑亲和性:

7. 动手实战与代码实验室(Minimal Runnable Code)

本实验室提供 4 套完全可运行、自包含的生产级 RDMA 仿真与体检脚本。

7.1 实验 1:RDMA 驱动与 GPUDirect 硬件支持度自动体检脚本

本实验通过自动化探测系统内核、PCIe 设备与网络接口,一键审计当前服务器是否具备运行无损 GPUDirect RDMA 的能力:

7.2 实验 2:QP / WQE / CQE 状态流转与硬件流水线纯 Python 状态机仿真

本实验用纯 Python 状态机,完整复刻网卡内部的 SQ 提交 ➔ Doorbell 鸣钟 ➔ DMA 发射 ➔ ACK 应答 ➔ CQE 签收 闭环时序:

7.3 实验 3:多 QP 并发传输性能倍增与流水线掩盖模拟器

本实验定量建立多 QP 并发传输与流水线延迟覆盖模型,输出不同 QP 数量下的有效带宽达成率:

7.4 实验 4:单边 RDMA Write + Flag 保序协议纯逻辑仿真器

本实验模拟在自适应路由导致网络乱序的恶劣环境下,为什么“裸发 Flag”会导致数据损坏,以及同一 QP 保序与原子 Fence 是如何力挽狂澜的:

8. Ringi 避坑指南与生产性能工程黄金 Checklist

8.1 避坑表格(❌ 常见小白 RDMA 误区 vs ✅ 大厂 AI Infra 正解)


8.2 生产 RDMA 与 GPUDirect 优化黄金十条 Checklist

📋 生产环境 RDMA 与 GPUDirect 优化黄金 Checklist (Ringi 审稿器)
  • 1. 【驱动模块核验】:开工前必须检查 lsmod | grep peermem,确认 nvidia-peermem 已经装载。
  • 2. 【锁页内存无限制】:操作系统与容器内部必须设置 ulimit -l unlimited,消除锁页上限阻碍。
  • 3. 【多 QP 并发配置】:大模型集合通信必须配置多 Channel/QP 并发(NCCL 默认开启,DeepEP 设置 8~10 个 QP),打满硬件流水线。
  • 4. 【单边保序锁定】:单边通信严格确保数据与状态标志位走同一个 RC QP,杜绝跨 QP 乱序脏读。
  • 5. 【BAR1 空间监控】:将 GPU BAR1 空间使用率纳入 Prometheus 监控,使用率超过 80% 立即告警。
  • 6. 【极速轮询模式】:通信核心路径一律采用 ibv_poll_cq() 死循环轮询,严禁使用阻塞中断模式。
  • 7. 【内存预注册池化】:高频通信缓冲区在初始化时一次性注册完成,严禁在训练热循环内高频调用 ibv_reg_mr() 与 ibv_dereg_mr()。
  • 8. 【网卡亲和性对齐】:确保网卡发包线程与 GPU 处于同一个 CPU Socket 与同一 PCIe Switch 域。
  • 9. 【RoCE 无损流控】:以太网环境必须开启优先流控(PFC)与 ECN,并核对网卡重传计数器为 0。
  • 10. 【GDR 级别显式声明】:分布式启动脚本显式声明 export NCCL_NET_GDR_LEVEL=5(允许跨 PCIe Switch 直通),杜绝静默降级。

9. Ringi 5 点核心速记口诀、自我检验清单与课后深度思考题

9.1 5 点押韵核心速记口诀


9.2 10 条白板自我检验清单

  • 1. 解释传统 TCP/IP 协议栈在传输 GPU 张量时的四次内存物理拷贝路径。
  • 2. 深入阐释 RDMA 的三大核心支柱:Zero-Copy、Kernel-Bypass 与 CPU-Bypass 的硬件实现机理。
  • 3. 默写 RDMA 四大核心抽象(QP、WQE、CQ、MR)的物理定义与协同工作时序。
  • 4. 解释为什么普通虚拟内存不能直接传给 RDMA 网卡,内存注册(MR)锁页与地址翻译的本质是什么?
  • 5. 单边操作(RDMA Write/Read)与双边操作(Send/Recv)的本质区别是什么?
  • 6. 什么是单边 RDMA Write 的 Ordering 保序陷阱?如何通过同一 QP 与 Immediate Data 消除该风险?
  • 7. 为什么单个 QP 无法打满 400G 网卡的物理线速?多 QP 并发的底层机理是什么?
  • 8. 画出 GPUDirect RDMA(GDR)的物理数据流,解释它为什么能把传统的四跳变成两跳。
  • 9. nvidia-peermem 驱动在 GPUDirect RDMA 中扮演了什么关键角色?如果它缺失会导致什么现象?
  • 10. 在获取 CQE 时,为什么高性能 AI 训练必须使用 Polling 轮询模式而坚决不用 Event 中断模式?

9.3 3 道高阶开放式课后思考题(含极端 Corner Case)

  1. GPUDirect RDMA 物理页锁定与动态显存扩容的冲突: 在 PyTorch 框架中,显存是由底层的 Caching Allocator 动态向 CUDA 驱动申请与释放的。而 RDMA 的 MR 注册必须预先“钉住(Pin)”物理页框。在大模型训练中,如果每一层反向传播都动态产生临时 Tensor 并向网卡注册 MR,会导致系统发生严重的显存注册延迟与内存碎片化。大厂的通信库(如 NCCL)是如何通过内部维护预分配通信缓冲区(Proxy Buffer Pool)或利用 CUDA Virtual Memory Management(VMM)驱动接口,来彻底消除运行时的 MR 注册开销的?
  2. 自适应路由(Adaptive Routing)引发的微秒级乱序穿透: 在超大规模高端 InfiniBand 网络中,为了榨干网络中所有平行链路的带宽,交换机会开启硬件自适应路由(Adaptive Routing),动态将同一个 QP 中的数据包拆分到多条不同的物理光纤上行进。这虽然打满了全网带宽,却打破了“同一物理链路保序”的硬件假设。作为底层系统工程师,在面对硬件自适应路由带来的包级别乱序时,底层网卡(如 ConnectX-7)是如何通过端到端硬件重组缓冲区(Packet Reassembly Buffer)来确保上层用户感知到的依然是有序数据流的?当重组缓冲区被打爆时,系统会面临什么雪崩后果?
  3. IBGDA 极客架构下的 SM 资源抢占与死锁防范: 在 IBGDA 架构下,GPU 的 SM 核心可以直接在显存中自建 WQE 并跨 PCIe BAR 空间敲响网卡门铃,从而省掉了 CPU 介入。然而,GPU 的 SM 是按照 Warp 调度并发执行的。如果某一个线程块(Block)在发起网络传输后,采用死循环轮询网卡映射在显存中的 CQE,而恰好此时硬件的并发调度器没有给负责接收数据的其它计算 Warp 分配执行槽位,系统就会在 GPU 内部发生罕见的 “GPU-Initiated 通信死锁(Deadlock Stall)”。在设计基于 GPU 直驱的网络内核时,必须遵循哪些严格的同步屏障与资源隔离规范?

10. 📚 参考资料与核心源码/经典论文指引

  1. 顶级网络与通信实战专著:
    • 廖一桥(快手可灵 AI Infra 训练团队): 大模型通信基础2.2 RDMA 核心概念, 2024. (全网解密 RDMA 抽象、单双边时序与多 QP 机制的巅峰力作,收录于本地 AI_BOOK/GPU通信/)
    • 廖一桥: 大模型通信基础 2.4 机间数据搬运, 2024. (深入解构 IBRC 与 IBGDA 控制面分流机制,收录于本地 AI_BOOK/GPU通信/)
  2. 官方协议标准与硬件规范:
    • InfiniBand Trade Association (IBTA): InfiniBand Architecture Specification Volume 1 & Volume 2, Release 1.5. (RDMA 传输层、QP 状态机与 Verbs 规范的奠基标准)
    • NVIDIA Corporation: GPUDirect RDMA Architecture and Programming Guide, 2023. (权威指导 PCIe P2P 直通与 BAR1 映射)
    • NVIDIA: NVIDIA Peer Memory Client Driver (nvidia-peermem), GitHub: NVIDIA/nv-peer-memory.
  3. 经典工业界与学术论文:
    • Youwei Zhuo et al.: DeepEP: An Efficient Expert-Parallel Communication Library for Large-Scale MoE Training and Inference, 2024. (验证 10-QP 并发性能与 MoE 直驱通信)
    • S. Sur et al.: High Performance RDMA Protocols in HPC and AI, IEEE Micro, 2020.

附录:Appendix A — 大厂硬核高频面试题与白板推导(Interview Drill)

💬 面试题 1:请在白板上手绘出传统 TCP/IP、传统 Host RDMA 与现代 GPUDirect RDMA(GDR)三者在传输 GPU 显存数据时的完整硬件通路对比图,标明 CPU、主机内存、PCIe 总线与网卡 DMA 的参与度。

🎯 大厂标准答题路径与白板推导:
  1. 传统 TCP/IP 链路(四跳地狱):
    • 绘制路径:GPU 显存 ➔ PCIe ➔ Host 用户内存 ➔ 系统调用 ➔ Host 内核 Socket Buffer ➔ PCIe ➔ 网卡 DMA ➔ 物理网络;
    • 标明痛点:产生 34 次物理内存拷贝,CPU 必须执行 TCP 报文封装与软中断,延迟 50100μs,内存总线流量爆炸。
  2. 传统 Host RDMA 链路(两跳折中):
    • 绘制路径:GPU 显存 ➔ PCIe ➔ Host 锁页内存 (Pinned MR) ➔ PCIe ➔ 网卡 DMA ➔ 物理网络;
    • 标明变化:消除了内核空间拷贝与 CPU 协议栈(Kernel-Bypass & CPU-Bypass),但数据依然必须经过主机内存中转一次。
  3. 现代 GPUDirect RDMA 链路(一跳直通):
    • 绘制路径:GPU 显存 ════ (PCIe Switch P2P 直通) ════► 网卡 DMA ➔ 物理网络;
    • 核心结论:利用 PCIe Switch 的 P2P 路由能力,网卡 DMA 直接通过 GPU BAR1 空间读写 HBM 显存,绝对不进 Host 内存,绝对不耗费 CPU 算力,实现真正的单跳物理直达!

💬 面试题 2:详细阐述单边操作(RDMA Write)的完整硬件执行流程。为什么说单边操作是控制面分离的极致?在生产环境中,单边操作存在哪些致命的 Ordering(保序)陷阱?如何解决?

🎯 大厂标准答题路径与白板推导:
  1. RDMA Write 执行时序:
    • 发送端在用户态构建 WQE(携带本地 lkey、远端目标显存虚拟地址与远端 rkey);
    • 发送端通过 PCIe BAR 空间敲响网卡 Doorbell;
    • 发送端网卡 DMA 自主抽取数据向网络发射;
    • 远端网卡收到数据包后,直接根据报头中的偏移执行 DMA 写入对端 GPU 显存,远端 CPU 和应用程序在整个过程中完全不参与、不产生任何中断或 CQE!
    • 发送端网卡收到对端硬件 ACK 后,在发送端 CQ 中写入 CQE。
  2. 为什么是控制面分离的极致:
    • 传统通信接收方必须调用 recv() 提交接收缓冲(控制面参与);而单边 Write 接收方完全“躺平”,消除了所有接收端软件栈抖动。
  3. Ordering 保序陷阱与工业级方案:
    • 陷阱:在采用 Put-Fence-Flag 异步通信范式时,如果 Data 和 Flag 走了不同 QP 或由于交换机自适应路由发生微突发乱序,极小包 Flag 可能超车先到,导致对端读到半包脏数据,引发训练数值 NaN;
    • 解决方案:
      • 方案 A:严格将 Data 与 Flag 绑定在同一个 RC 模式的 QP 内部,依赖硬件协议强 FIFO 保序;
      • 方案 B:使用 RDMA Write with Immediate Data,将状态标记作为原子报头一次性发送;
      • 方案 C:在多 QP 场景下,在 Data 传输完成后下发显式 Atomic Fence 硬件指令,等待 ACK 全部收敛后再发射 Flag。

💬 面试题 3:GPUDirect RDMA 是如何让网卡跨越硬件层直接访问 GPU 显存的?PCIe BAR1 空间与 nvidia-peermem 驱动在其中各自起到了什么核心作用?如果该驱动未加载会发生什么?

🎯 大厂标准答题路径与白板推导:
  1. PCIe P2P 与 BAR1 空间:
    • PCIe 拓扑允许位于同一 PCIe 根复合体或 PCIe Switch 下的两个外设直接发起内存读写(Peer-to-Peer TLP 事务);
    • GPU 通过其配置空间的 BAR1 寄存器窗口(通常为 16GB~32GB 大小),将内部的高速 HBM 显存物理地址映射为系统总线可见的物理地址段,使得网卡能够像访问主板内存一样向其发起 DMA。
  2. nvidia-peermem 驱动的核心作用:
    • Linux 原生 RDMA 子系统只支持锁定主机内存,无法识别 GPU 显存指针;
    • nvidia-peermem 作为内核胶水层,对接 Linux ib_core 的 Peer Memory 框架;
    • 当用户调用 ibv_reg_mr() 传入 GPU 指针时,nvidia-peermem 截获请求,协调 NVIDIA GPU 驱动将显存页面在物理层 Pin 住(锁页防移动),并将真实的总线地址暴露给网卡驱动生成 MR。
  3. 未加载的严重后果:
    • 显存注册 MR 失败,上层通信库(如 NCCL)会触发 静默降级(Silent Fallback);
    • 跨机通信自动回退为慢速的 Host 内存中转,通信延迟增加 8 倍,PCIe 带宽消耗翻倍,导致模型训练吞吐发生灾难级崩盘。

💬 面试题 4:在大模型跨机分布式训练中,为什么往往需要开辟多个 QP(Queue Pair)并发传输?单 QP 为什么打不满 400G 网卡带宽?QP 数量是不是越多越好?

🎯 大厂标准答题路径与白板推导:
  1. 单 QP 打不满带宽的物理本质:
    • 流水线空泡:网卡处理单个 QP 的 WQE 是有生命周期的(拉取 WQE ➔ DMA 读取 ➔ 发包 ➔ 等待 ACK)。在跨机网络往返延迟(RTT,约 10μs)期间,单 QP 的发送窗口会被打满停顿,网卡发射流水线产生严重空泡;
    • 队头阻塞(HoL Blocking):单 QP 严格先进先出,前序大包重传会卡死后续所有任务;
    • 单路径拥塞:单 QP 的网络五元组固定,交换机无法通过 ECMP 多路径分流。
  2. 多 QP 并发的收益机制:
    • 多 QP 让网卡在等待 QP 0 的 ACK 时,可以无缝发射 QP 1~15 的数据,彻底填平 RTT 空泡;
    • 不同的 QP 生成不同的网络流哈希,能够将流量均匀打散在 Spine-Leaf 交换机的几十条并行光纤上,避免单链路热点。
  3. QP 数量并非越多越好(边际效应与瓶颈转移):
    • 网卡片上缓存(SRAM)耗尽:每个 QP 在网卡内部都需要维护上下文。QP 过多会打爆网卡的 Cache,导致网卡频繁向主机内存置换 QP 上下文(Context Thrashing),引入严重的额外抖动;
    • PCIe 调度开销:多 QP 频繁敲门争抢 PCIe 访问,超过 16 个 QP 后,瓶颈会转移到网卡处理能力和 PCIe 带宽上限;
    • 工业界实践表明:8 到 10 个 QP 是打满 400G 网卡线速的最优黄金甜点位。
