🏛️ 第39讲：从“流式卡死”到毫秒级自愈——生产级 LLM Serving 高可用架构、DCGM 全维可观测与基于 KV Cache 水位的 KEDA 自动扩缩容全栈实战

主讲人：👓 Ringi（大厂 AI Infrastructure 工程师）
所属模块：Module 06: 云原生 AI 平台与生产工程
篇章范式：☁️ 云原生 AI 平台、生产运维与系统设计篇（Cloud-Native AI Platform & System Design Paradigm）
核心导读：传统微服务运维奉为圭臬的“CPU 利用率 > 70% 触发 HPA 扩容”，在大模型推理场景下完全是一场灾难：vLLM 容器刚启动，PagedAttention 就把整张显卡的 80GB 显存几乎全部划为 KV Cache 池，GPU 显存利用率恒定在 95%；只要有连续请求在跑，nvidia-smi 就会显示 GPU-Util 恒定在 100%。但此时服务可能已经因为排队队列积压了 500 个请求，导致首字延迟（TTFT）从 100ms 暴击到 15 秒，流式打字彻底停摆，传统 HPA 却因指标失真毫无反应；更严重的是，当流量洪峰将 KV Cache 榨干到 100% 时，推理引擎会陷入频繁抢占重算（Recomputation）的恶性死循环，引发全链路 504 雪崩。本讲将带你并肩拆解生产级 LLM Serving，从 DCGM 硬件微架构监控、TTFT/TPOT 黄金指标体系、KEDA 复合弹性伸缩到自适应网关背压治理，彻底构筑大模型在线服务的高可用铁壁。

Ringi 导师解构：生产级 LLM Serving 高可用、可观测与自动扩缩容全景工坊

=================================================================================================
                                   Ringi 3D 架构工坊 · 核心全景
┌───────────────────────────────────────────────────────────────────────────────────────────────┐
│                                                                                               │
│    [客户端与智能流量网关层 (Ingress & Smart Gateway Layer)]                                   │
│    ┌─────────────────────────────────────────────────────────────────────────────────────┐    │
│    │ 用户客户端 (Web / App / API) ◄──[SSE 流式长连接]──► 智能负载均衡网关 (Envoy/APISIX) │    │
│    │                                                      ├── 令牌桶限流与优先级解耦     │    │
│    │                                                      └── 自适应背压熔断 (HTTP 429) │    │
│    └───────────────────────────────────────────┬─────────────────────────────────────────┘    │
│                                                │ 流量转发 / 语义健康检查                      │
│    [推理引擎服务拓扑层 (Inference Engine & Pod Topology)]       ▼                             │
│    ┌─────────────────────────────────────────────────────────────────────────────────────┐    │
│    │ Kubernetes Pod 副本集群 (vLLM / TensorRT-LLM / TGI)                                │    │
│    │  ├── 连续批处理引擎 (Continuous Batching Scheduler)                                 │    │
│    │  ├── PagedAttention 显存池 (KV Cache Block Table: 正在运行 / 排队等待 / 换入换出)   │    │
│    │  └── 优雅下线治理 (terminationGracePeriod: 保护 SSE 长文本生成不被暴力截断)         │    │
│    └───────────────────────────────────────────┬─────────────────────────────────────────┘    │
│                                                │ 暴露 /metrics 业务与硬件端点                 │
│    [全维可观测性引擎 (Full-Stack Observability)]  ▼                                            │
│    ┌─────────────────────────────────────────────────────────────────────────────────────┐    │
│    │ Prometheus + Grafana 监控大盘                                                        │    │
│    │  ├── 业务语义黄金指标: TTFT (P99) │ TPOT (解码吞吐) │ 队列深度 (Waiting / Running) │    │
│    │  ├── 显存水线指标: `vllm:gpu_cache_usage_factor` (生命线水线: 85% 警戒, 95% 熔断)   │    │
│    │  └── 硬件微架构指标 (DCGM): SM Active (203) │ DRAM Active (204) │ Xid 错误 (230)    │    │
│    └───────────────────────────────────────────┬─────────────────────────────────────────┘    │
│                                                │ 指标实时推送与评估                           │
│    [事件驱动弹性伸缩控制层 (Event-Driven Autoscaling Layer)] ▼                                │
│    ┌─────────────────────────────────────────────────────────────────────────────────────┐    │
│    │ KEDA (Kubernetes Event-driven Autoscaling)                                          │    │
│    │  ├── ScaledObject: 监听 Prometheus 队列深度与 KV Cache 水线                        │    │
│    │  └── 复合扩缩容算法: 秒级弹性拉起新 GPU 实例，规避传统 HPA 指标失真延迟             │    │
│    └─────────────────────────────────────────────────────────────────────────────────────┘    │
│                                                                                               │
└───────────────────────────────────────────────────────────────────────────────────────────────┘
=================================================================================================

📑 目录导航

0. Ringi 开场：生产真实现场与痛点冲突
1. LLM Serving 黄金指标体系：从黑盒硬件到语义观测
2. Prometheus + DCGM 深度监控架构实战
3. 自动化扩缩容设计：传统 HPA vs 基于 KEDA 的智能弹性伸缩
4. 生产级高可用与背压（Backpressure）治理架构
5. 动手实战与代码实验室（Minimal Runnable Code）
6. Ringi 避坑指南与生产黄金准则
- 6.1 避坑表格（❌ 常见小白错误理解 vs ✅ 大厂 AI Infra 正确理解）
- 6.2 生产环境 AI Serving 可观测与弹性伸缩黄金 Checklist
7. Ringi 5 点核心速记口诀、自我检验清单与课后深度思考题
8. 📚 参考资料与核心源码/经典论文指引
附录：Appendix A — 大厂硬核高频面试题与白板推导
🎨 【配图工坊生图 Prompt 暂存区 · 仅剩蓝图 1 待生成】

0. Ringi 开场：生产真实现场与痛点冲突

0.1 真实工程矛盾：为什么传统 HPA 在 LLM Serving 场景下彻底“失灵”？

在传统互联网微服务架构中，自动水平扩缩容（HPA, Horizontal Pod Autoscaler）通常是运维工程师最省心的“银弹”：配置一条 targetCPUUtilizationPercentage: 70，当流量高峰来临、CPU 超过 70% 时自动加副本，流量退去后自动缩容，简单而优雅。 然而，当你把这一套原封不动搬到以 vLLM、TensorRT-LLM 为底座的大模型推理服务上时，等待你的将是一场彻头彻尾的灾难！ 让我们来看看大模型容器拉起瞬间的底层物理真相：

显存静态吞噬（Static Pre-allocation）：现代推理引擎几乎全员标配 PagedAttention 技术。为了消除显存碎片、实现极速的动态分页管理，引擎在初始化加载完模型权重后，会立刻将物理 GPU 剩余的全部显存一次性申请完毕，作为统一管理的 KV Cache 物理块池（Block Pool）！
- 结果：nvidia-smi 赫然显示显存占用 95%；Prometheus 采集到的显存指标是一条死死顶在上限的直线！
算力虚假饱和（Kernel Loop Illusion）：在大模型的连续批处理（Continuous Batching）机制下，调度器会高频执行前向传播循环（Iteration Loop）。即便当前只有一个很小的请求在慢慢 Decode，GPU 的 CUDA 流上也持续有矩阵向量乘法（GEMV）算子在跑。
- 结果：nvidia-smi 的 GPU-Util 长期显示为 100%！

=================================================================================================
                            大模型在线服务的“传统指标失真困局”
  [真实业务场景 A: 业务低谷，只有 1 个用户在聊天]
  ┌────────────────────────────────────────────────────────────────────────────────────────┐
  │ 硬件监控反馈: GPU-Util = 100% | GPU 显存使用率 = 95%                                    │
  │ 传统 HPA 决策: "报告指挥部，算力快要炸了！必须立刻紧急扩容 10 台 8 卡 H100！"          │
  │ 实际业务现状: 系统完全空闲，QPS < 1，多弹出的 10 台机器纯属公款烧钱！                   │
  └────────────────────────────────────────────────────────────────────────────────────────┘

  [真实业务场景 B: 业务早高峰，500 个长文本请求突刺排队]
  ┌────────────────────────────────────────────────────────────────────────────────────────┐
  │ 硬件监控反馈: CPU 利用率 = 25% | GPU-Util 依然 = 100% (没有任何变化)                   │
  │ 传统 HPA 决策: "CPU 很闲，GPU 一直这样，指标稳定，无需扩容。"                           │
  │ 实际业务现状: 排队队列堆满，首字延迟 (TTFT) 飙升至 15 秒，客户端流式打字停摆，全员投诉！ │
  └────────────────────────────────────────────────────────────────────────────────────────┘
=================================================================================================

传统 HPA 的根基被彻底击碎了。大模型 Serving 的瓶颈根本不在 CPU，也不在单纯的“有没有算子在执行”，而在 KV Cache 的剩余容量水线（Memory Headroom） 与 请求队列的等待深度（Waiting Queue Depth）！

0.2 线上真实事故复盘：一次流式卡死引发的 504 网关雪崩风暴

大厂的核心大模型助手在一次上线营销活动中，曾遭遇过一次极其惨烈的“504 网关雪崩”。当时后台 Serving 集群部署了 16 台 8 卡 A100（共 128 张卡），通过标准的 Kubernetes Ingress 暴露流式 Server-Sent Events（SSE）接口。活动开始后，高并发的长文本问答请求瞬间涌入：

KV Cache 显存告急：单个用户的平均输入 Prompt 达到 4,000 Tokens。在并发达到 200 时，单实例分配给请求的 KV Cache 物理块瞬间被占满（达到 $100\%$ 水位）；
连续批处理抢占（Preemption & Swapping）触发：
- 当没有空余显存给当前步生成的 Token 分配空间时，vLLM 引擎启动了自保机制：强制将正在解码的部分请求的 KV Cache 逐出到 Host CPU 内存（Swapping），甚至直接丢弃其已生成的上下文，退回到等待队列准备日后重计算（Recomputation）！
用户体验雪崩：正在看着流式打字的前端用户突然发现打字机停滞了——因为模型被挂起等待显存，客户端出现长达 20 秒的静默死寂；
重试放大风暴（Retry Storm）：
- 前端 App 设定了客户端超时（例如 10 秒无数据自动重试）；
- 用户因为卡顿频繁刷新页面，每个用户无意中放大了 3~5 倍的并发请求；
- 智能网关在没有任何背压（Backpressure）机制的情况下，老实地把这些垃圾重试流量全量压给底层已经濒死的 vLLM；
连锁崩盘：vLLM 进程因为极度频繁的 CPU-GPU 显存换页，陷入严重的操作系统不可中断睡眠态（D 状态），K8s 存活探针（Liveness Probe）超时判定容器失败，重启容器！正在生成中的所有请求彻底被切断，全网大面积爆发 504 Gateway Timeout！

事故核心痛点：
缺乏毫秒级的显存水线监控、缺乏基于队列事件的 KEDA 极速弹性伸缩、网关缺乏自适应背压阻断。

0.3 AI Serving 可观测与治理分层全景速查表

在深入具体治理技术前，我们先建立一套大模型在线服务的全栈防线大图：

治理层级 (Layer)	核心指标与观测手段	核心治理组件与动作	核心保障目标
接入与网关层	QPS、HTTP 状态码、连接数、请求 Body 尺寸	Envoy / APISIX、自适应令牌桶、客户端退避	阻断重试风暴，实施分级背压降级（HTTP 429）
应用语义延迟层	TTFT（首字延迟）、TPOT（单字延迟）、ITL（抖动）	vLLM Prometheus Exporter、Tracing 链路上报	守住用户端体感 SLA（TTFT P99 < 1s, TPOT < 50ms）
推理引擎状态层	KV Cache 水位百分比、排队请求数（Waiting Requests）	KEDA ScaledObject 监听指标、抢占控制	作为自动扩缩容的第一触发源，防范显存重算死锁
驱动与硬件层	SM Active、DRAM Bandwidth、PCIe/NVLink、Xid	NVIDIA DCGM（`dcgm-exporter`）、Prometheus	区分算力受限与显存受限，秒级捕获硬件掉卡
生命周期控制层	Pod 终止信号处理、K8s PDB（防破坏预算）	`terminationGracePeriodSeconds`、预热探针	保证长文本输出不被中途腰斩，实现平滑版本发布

1. LLM Serving 黄金指标体系：从黑盒硬件到语义观测

💡 架构全景速览：在深潜源码前，先在白板上建立坚不可摧的大模型在线服务全栈可观测、KEDA 弹性伸缩与优雅停机物理底账。

1.1 传统指标 vs 大模型语义指标的断层：为什么 `nvidia-smi GPU-Util` 是个谎言？

在计算机体系结构和 GPU 编程原理中，nvidia-smi 打印出来的 GPU-Util 其官方定义非常微妙：

\text{GPU-Util} = \frac{\text{采样周期内至少有 } 1 \text{ 个计算核函数（Kernel）处于活动状态的时间}}{\text{采样周期总时间}} \times 100\%

这意味着什么？
在一张拥有 132 个流式多处理器（SM）的 NVIDIA H100 显卡上，如果一个程序发射了一个极其微小的 Kernel，只使用了 1 个 SM 里的 1 个 Warp（32 个线程），其余 131 个 SM 都在睡觉，只要这个微小的 Kernel 连续跑满了 1 秒钟，nvidia-smi 汇报的 GPU 利用率就是 $100\%$ ！在大模型 Decode（自回归解码）阶段，每个 Step 每次前向计算只生成一个 Token。由于 Batch Size 较小，很多时候 GPU 硬件的 Tensor Core 计算单元根本没喂饱，算力处于严重空转饥饿状态，但由于连续批处理不断在发 Kernel，导致 GPU-Util 虚高。 因此，在 AI Infra 领域，绝对不能把 nvidia-smi 的利用率作为衡量在线服务健康度的依据！ 我们必须转向真正的 大模型语义黄金四指标。

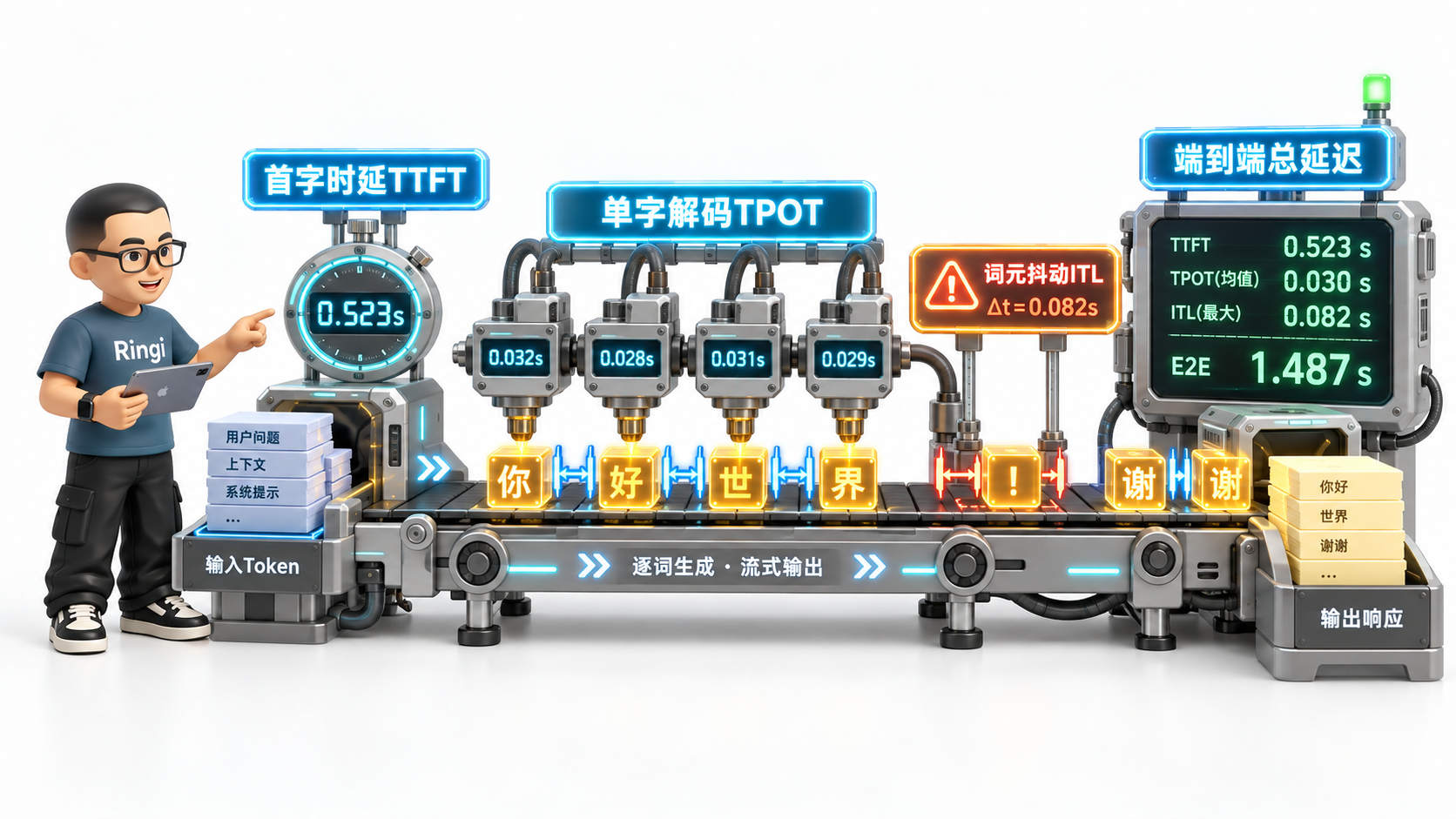

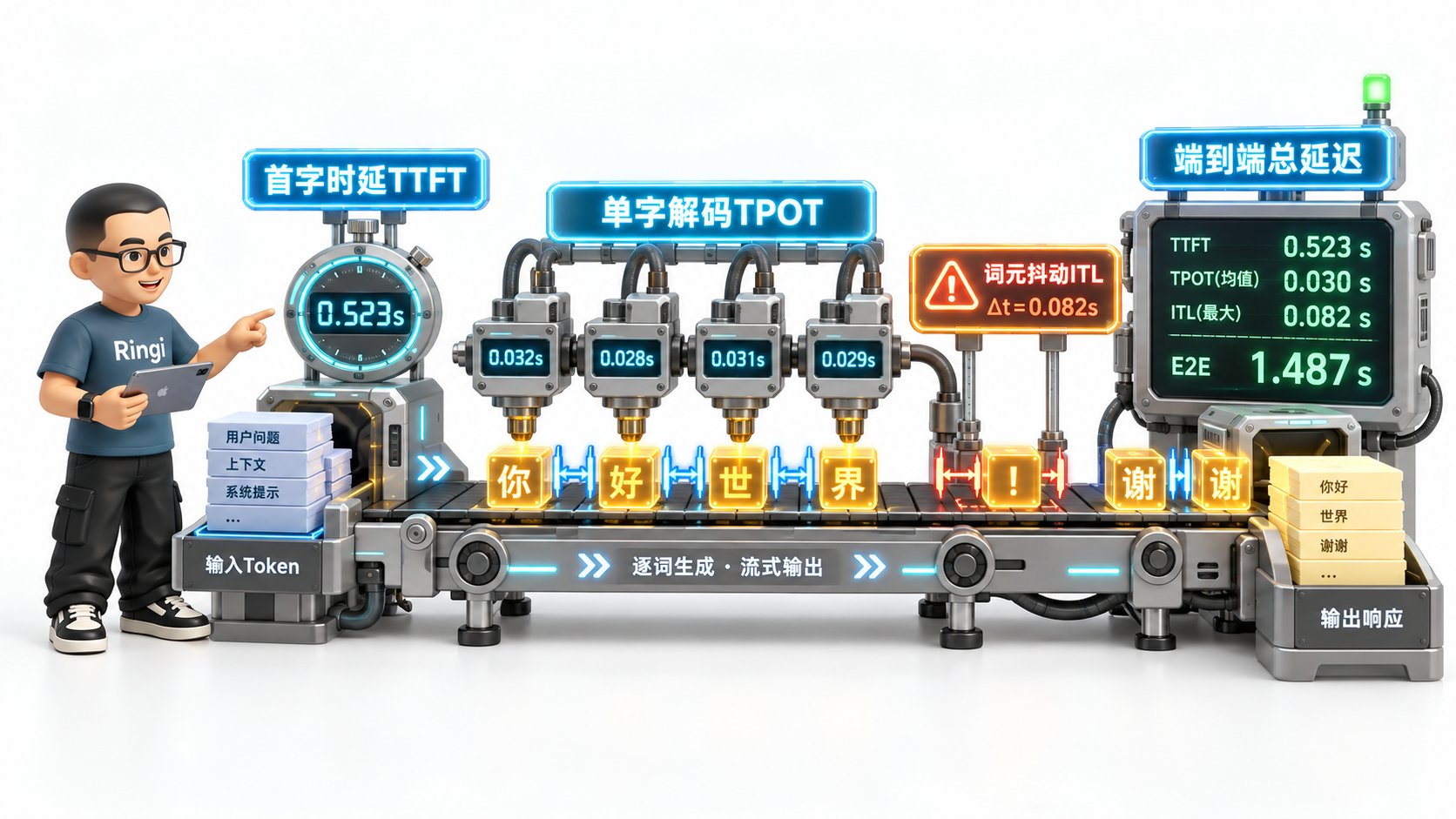

1.2 四大核心延迟指标五步穿透（TTFT, TPOT, ITL, E2E Latency）

让我们严格运用 No Naked Formula 2.0（公式五步穿透法），彻底拆解大模型在线服务最核心的四大延迟度量衡：

=================================================================================================
                           大模型推理生命周期与核心延迟映射
  [用户发送提示词 (Prompt: 512 Tokens)]
     │
     │ 1. 进入服务队列排队 (Queue Delay)
     │ 2. 执行 Prefill 预填充 (计算密集型: 一次性并行处理所有输入 Token)
     ▼
  [输出第 1 个 Token] ◄───────────────────────── ⏱️ TTFT (Time To First Token)
     │
     │ 3. 进入自回归 Decode 循环 (访存密集型: 每次读写完整 KV Cache，输出 1 个 Token)
     ├── 输出第 2 个 Token ◄─── ⏱️ ITL (Inter-Token Latency) ───┐
     ├── 输出第 3 个 Token ◄─── ⏱️ ITL ──────────────────────────┼──► 平均值: TPOT
     │   ...                                                    │
     └── 输出第 N 个 Token ◄─── ⏱️ ITL ──────────────────────────┘
  [请求结束，连接断开] ◄───────────────────────── ⏱️ E2E Latency (端到端总延迟)
=================================================================================================

1. TTFT（Time To First Token，首字时延）

① 为什么算它：用户按下回车后，界面需要多长时间给出第一个字的反应。它直接决定了产品的“跟手感”和交互响应敏捷度。
② 物理直觉：就像去餐馆点菜，从服务员下单到第一道开胃菜上桌的时间。包括了排队等候时间和把整本菜单看一遍（Prefill）的时间。
③ 数字手算：假设排队耗时 $t_{\text{queue}} = 50\text{ms}$ ，输入 Prompt 长度为 $L_{\text{in}} = 1024$ Tokens，Prefill 吞吐为 $20,000 \text{ tokens/s}$ 。
$\text{Prefill 耗时} = \frac{1024}{20000} \approx 51.2\text{ms}$ 。
$\text{TTFT} = 50 + 51.2 = 101.2\text{ms}$ 。
④ 理论公式：

\text{TTFT} = T_{\text{queue}} + T_{\text{prefill}} = T_{\text{queue}} + \frac{\text{Prompt-Tokens}}{\text{Prefill-Throughput}}

⑤ 数量级校验：大厂在线 Chat 业务的 TTFT P95 必须控制在 $500\text{ms} \sim 800\text{ms}$ 以内，超过 $2\text{s}$ 用户流失率将呈指数上升。

2. TPOT（Time Per Output Token，单字生成时延）

① 为什么算它：在流式打字输出时，模型每产生一个字需要多少毫秒。决定打字速度快慢。
② 物理直觉：厨师做完第一道菜后，后面炒每道热菜的节奏间隔。
③ 数字手算：如果模型以每秒输出 $40$ 个 Token 的速度吐字，则单字耗时为：
$\text{TPOT} = \frac{1000\text{ms}}{40} = 25\text{ms/token}$ 。
④ 理论公式：

\text{TPOT} = \frac{\sum_{i=2}^{N} \text{Latency}(\text{Token}_i)}{N - 1} \approx \frac{1}{\text{Decode-Throughput-per-request}}

⑤ 数量级校验：人类正常阅读速度约为每秒 5~~8 个汉字（约合 8~~12 Tokens）。生产服务要求 TPOT 稳定在 $20\text{ms} \sim 40\text{ms}$ （对应 25~50 tokens/s），低于 10 tokens/s 用户会明显感知到卡顿。

3. ITL（Inter-Token Latency，词元间抖动）

物理本质：在生成第 $k$ 个 Token 与第 $k+1$ 个 Token 之间的瞬时耗时。由于连续批处理中每个 Step 可能会有新的请求插入进来执行 Prefill（抢占了计算和带宽），导致某一步的 ITL 突然跳起到 200ms。ITL 的方差决定了打字机输出是否平滑，是否会出现“狂飙五个字，卡死半秒钟”的恶劣体验。

4. E2E Latency（端到端总时延）

综合公式：

\text{E2E Latency} = \text{TTFT} + \sum_{i=2}^{N_{\text{out}}} \text{ITL}_i \approx \text{TTFT} + (N_{\text{out}} - 1) \times \text{TPOT}

1.3 核心吞吐与负载生命线：Tokens/s、队列深度与 KV Cache 水位

除了延迟，平台架构师必须死死盯住以下三大系统级负载指标：

vllm:num_requests_waiting（等待队列请求数）：
- 处于就绪状态但由于显存不足无法进入当前批次的请求总数。只要此数值持续大于 0，说明当前算力池已处于饱和透支状态，必须立即触发扩容！

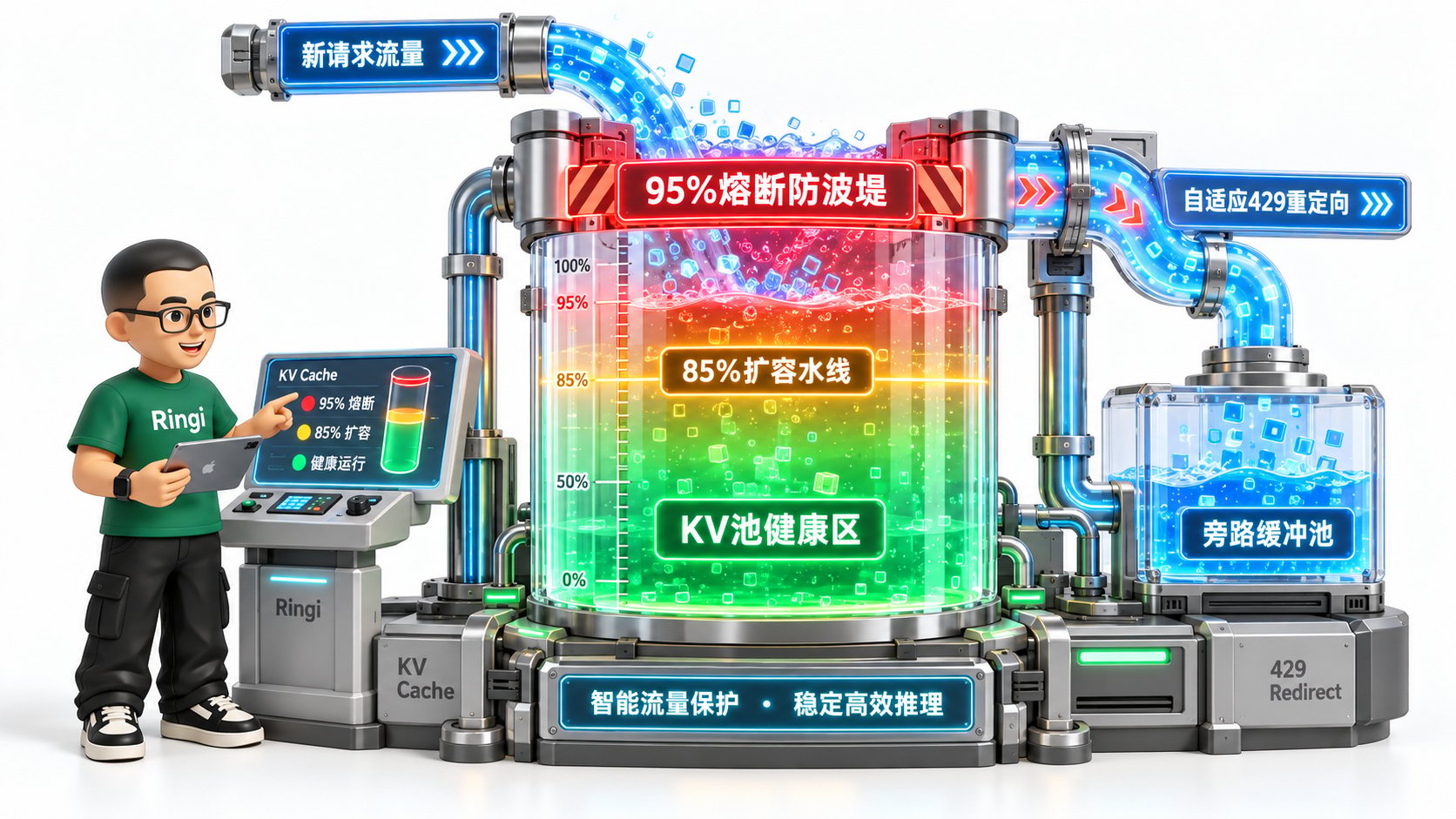

vllm:gpu_cache_usage_factor（KV Cache 显存水线占用比）：
- 当前已分配的物理显存块与总 KV Cache 池的比例（取值 $0.0 \sim 1.0$ ）；
- $0.0 \sim 0.7$ （健康安全区）：服务运行平稳，支持突发流量；
- $0.7 \sim 0.85$ （扩容警戒区）：触发自动扩缩容控制器（KEDA）拉起新副本；
- $> 0.95$ （极度危险熔断区）：随时可能发生换页抢占（Swapping），网关必须立即启动自适应背压拒绝新请求！
Generation Throughput（输出生成吞吐量）：
- 集群每秒总共吐出的 Token 数量（ $\text{Tokens/s}$ ）。这是向公司财务证明 GPU 资源投资回报率（ROI）的最硬核依据。

2. Prometheus + DCGM 深度监控架构实战

2.1 NVIDIA DCGM 架构剖析：从 NVML 到硬件级性能计数器

在节点物理硬件层面，传统的 nvidia-smi 走的是 NVML（NVIDIA Management Library）的低速用户态查询接口。每秒查询多次会导致 CPU 开销暴增甚至锁死驱动。 NVIDIA 为超大规模数据中心推出了 DCGM（Data Center GPU Manager）。

=================================================================================================
                            NVIDIA DCGM 监控采集内核架构
  [Prometheus Server]
         │ (HTTP pull: /metrics)
         ▼
  [dcgm-exporter Pod (DaemonSet)]
         │
         │ 调用 C 绑定接口
         ▼
  [DCGM Host Engine (nv-hostengine 守护进程)]
         │
         ├── 核心特性 1: 异步无锁时间序列数据库 (内置环形缓冲区 Ring Buffer)
         ├── 核心特性 2: 硬件性能监视器 (Direct PMU 计数器抓取)
         │
         ▼ (通过内核专有高效通道)
  [NVIDIA Driver Kernel Module (nvidia.ko)]
         │
         ▼ (PCIe 总线链路)
  [物理 GPU 硬件微架构 (SM / HBM 内存控制器 / NVLink 计数器)]
=================================================================================================

DCGM 的划时代突破在于：
它直接嵌入在 GPU 的微架构控制器中，可以采集到纳秒级的硬件级 PMU（Performance Monitoring Unit）计数器，并通过独立的守护进程 nv-hostengine 提供高效缓存。第三方工具（如 dcgm-exporter）读取指标时，只是在读共享内存，对正在执行的大模型推理零性能损耗！

2.2 DCGM 关键指标白皮书与 Field ID 映射（SM Active vs DRAM Active）

在配置 Prometheus 监控大盘时，AI Infra 工程师必须准确掌握以下 DCGM 核心字段与生产阈值：

Field ID	Prometheus 指标名称	物理含义与底层真相	生产告警黄金阈值	性能瓶颈诊断指导
203	`DCGM_FI_DEV_GPU_UTIL`	SM Active：至少有一个活跃 Warp 的周期占比	持续 > 90%	代表 GPU 计算核心正在满负荷运转
204	`DCGM_FI_DEV_MEM_COPY_UTIL`	DRAM Active：显存控制器活跃度（读写带宽利用率）	持续 > 80%	Memory-bound 铁证！通常出现在自回归 Decode 阶段
1001	`DCGM_FI_PROF_SM_ACTIVE`	SM 处于执行状态的真实比例（硬件级 PMU）	持续 < 20% 且 Util 高	说明 Kernel 极小，算力严重不饱和，需增加并发
1002	`DCGM_FI_PROF_SM_OCCUPANCY`	SM 上驻留的 Warp 数量占最大容量的比例	理想值 > 60%	评估 CUDA Kernel 编写质量与寄存器占用压力
1005	`DCGM_FI_PROF_PCIE_RX_BYTES`	PCIe 总线每秒接收数据量（Host -> Device）	突发异常高	检查是否发生跨节点频繁加载权重的未对齐 IO
150	`DCGM_FI_DEV_GPU_TEMP`	GPU 核心温度（摄氏度）	> 82°C 告警，> 85°C 降频	散热风道故障，触发保护性硬件降频，导致时延暴增
155	`DCGM_FI_DEV_POWER_USAGE`	GPU 瞬时功耗（瓦特 W）	接近 TDP（如 H100 700W）	能效评估，若功耗仅 50W 说明处于严重闲置状态
230	`DCGM_FI_DEV_XID_ERRORS`	Linux 内核上报的 Xid 硬件错误码	!= 0 立即最高级 P0 报警！	硬件掉卡、ECC 双比特致命错误，准备自动摘机

2.3 生产级 dcgm-exporter 部署与 ServiceMonitor 采集规则

在大厂 Kubernetes 集群中，通常以 DaemonSet 方式部署 dcgm-exporter。为了采集大模型推理所必需的指标，必须通过 ConfigMap 自定义指标采集清单：

# ==============================================================================
# 文件名称: dcgm-custom-metrics.yaml
# 功能描述: 生产级 DCGM Exporter 针对 LLM Serving 优化的字段配置
# ==============================================================================
apiVersion: v1
kind: ConfigMap
metadata:
  name: dcgm-exporter-metrics
  namespace: gpu-monitoring
data:
  metrics.csv: |
    # Field ID, Metric Name, Type, Description
    DCGM_FI_DEV_GPU_UTIL, dcgm_gpu_utilization, gauge, GPU SM Utilization (%)
    DCGM_FI_DEV_MEM_COPY_UTIL, dcgm_mem_copy_utilization, gauge, Memory Bandwidth Utilization (%)
    DCGM_FI_DEV_ENC_UTIL, dcgm_enc_utilization, gauge, Encoder Utilization (%)
    DCGM_FI_DEV_DEC_UTIL, dcgm_dec_utilization, gauge, Decoder Utilization (%)
    DCGM_FI_DEV_GPU_TEMP, dcgm_gpu_temp, gauge, GPU Temperature (C)
    DCGM_FI_DEV_POWER_USAGE, dcgm_gpu_power_usage, gauge, Power Usage (W)
    DCGM_FI_DEV_XID_ERRORS, dcgm_xid_errors, gauge, Current Xid Error code
    DCGM_FI_DEV_FB_FREE, dcgm_fb_free, gauge, Framebuffer Free (MB)
    DCGM_FI_DEV_FB_USED, dcgm_fb_used, gauge, Framebuffer Used (MB)
    DCGM_FI_PROF_SM_ACTIVE, dcgm_sm_active_ratio, gauge, Fraction of time at least one warp is active
    DCGM_FI_PROF_SM_OCCUPANCY, dcgm_sm_occupancy, gauge, Fraction of resident warps on a multiprocessor
    DCGM_FI_PROF_DRAM_ACTIVE, dcgm_dram_active_ratio, gauge, Fraction of cycles where memory controller was active

配合 Prometheus Operator 的 ServiceMonitor，以 5 秒一次的高精度频率 抓取，杜绝指标滞后：

apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  name: dcgm-exporter-monitor
  namespace: gpu-monitoring
spec:
  selector:
    matchLabels:
      app: dcgm-exporter
  endpoints:
    - port: metrics
      interval: 5s
      scrapeTimeout: 4s

2.4 vLLM 原生 Prometheus 端点深度解密与关键指标对齐

不仅要有硬件指标，大模型服务自身必须吐出语义指标。以生产环境最广泛使用的 vLLM 为例，启动时加入 --enable-metrics，它会在 :8000/metrics 暴露出以下黄金指标：

=================================================================================================
                            vLLM 生产级原生指标速查表
  [队列与容量水线]
  - vllm:num_requests_running: 当前正在执行推理生成的请求总数
  - vllm:num_requests_waiting: 正在队列中苦苦等待显存块的请求总数 (核心扩容触发源!)
  - vllm:num_requests_swapped: 被迫换出到 CPU 内存的请求数 (严重超载标志!)
  - vllm:gpu_cache_usage_factor: KV Cache 物理块使用率 (0.0~1.0, 核心防雪崩水线!)

  [延迟分布直方图 (Histogram)]
  - vllm:time_to_first_token_seconds_bucket: 首字延迟 (TTFT) 分布桶 (P50/P90/P99)
  - vllm:time_per_output_token_seconds_bucket: 单字生成延迟 (TPOT) 分布桶
  - vllm:e2e_request_latency_seconds_bucket: 端到端完整请求延迟分布桶

  [吞吐计数器 (Counter)]
  - vllm:prompt_tokens_total: 累计处理的输入 Prompt Token 总量
  - vllm:generation_tokens_total: 累计生成的输出 Token 总量
=================================================================================================

3. 自动化扩缩容设计：传统 HPA vs 基于 KEDA 的智能弹性伸缩

3.1 传统 HPA 面对 GPU 静态显存与长连接的三大致命硬伤

为什么我们断言传统 Kubernetes 原生 HPA 搞不好大模型在线推理？它有三个与生俱来的硬伤：

指标单一且失真：原生 HPA 依赖 metrics-server，主要监听 CPU 和内存使用率。大模型服务由于前述的 PagedAttention 静态预占与常驻 Kernel 循环，CPU/内存利用率与真实服务压力完全解耦；
采集轮询周期过长（Laggy Feedback Loop）：原生 HPA 默认每 15 秒或 30 秒评估一次，等指标采集上来、计算出期望副本数、再经过冷却时间，往往 2 分钟已经过去了！对于在线突发流量，2 分钟的等待足够产生数千个超时的坏请求；
缩容缺乏语义感知（Blind Scale-in）：传统 HPA 在决定把副本从 5 缩到 3 时，Kubelet 会随机挑 2 个 Pod 发送终止信号。被挑中的 Pod 可能正好在给一位 VIP 用户生成一篇长达 3000 字的研报，输出到第 2800 字时被宿主机强行一刀切断，导致极差的用户投诉。

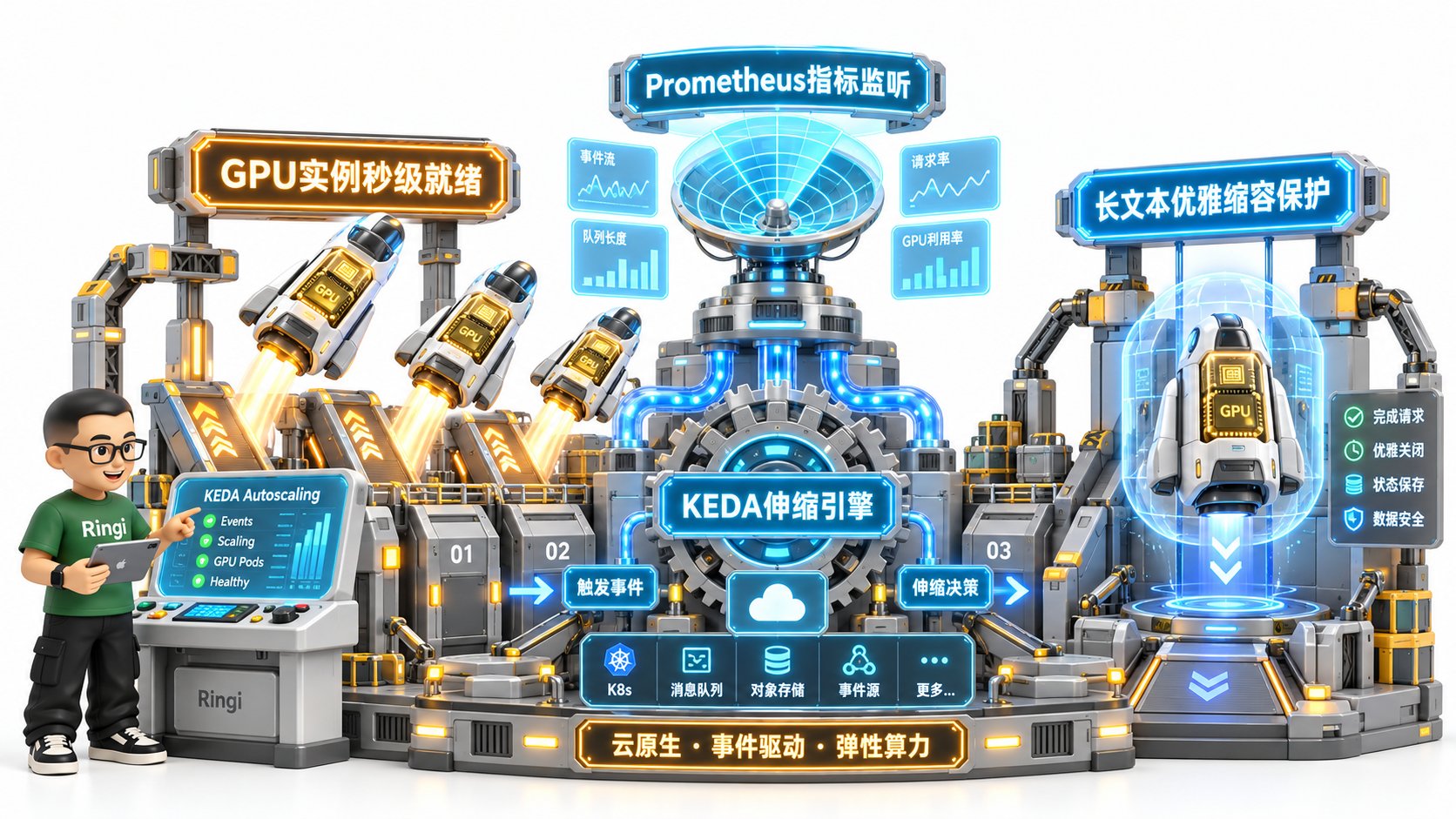

3.2 KEDA 架构第一性原理：从外部事件到 Pod 副本伸缩引擎

为了解决上述困局，业界全面转向 KEDA（Kubernetes Event-driven Autoscaling，CNCF 毕业项目）。

=================================================================================================
                            KEDA 事件驱动自动扩缩容工作流
  [指标生成源: vLLM 推理引擎]
         │ 实时暴露: `vllm:num_requests_waiting` & `vllm:gpu_cache_usage_factor`
         ▼
  [Prometheus TSDB] ◄─── (以 5 秒步长极速抓取并计算 P99 时延与队列深度)
         │
         ▼ (PromQL 查询)
  [KEDA Metrics Server / Scaler]
         │
         │ 每 5 秒对 ScaledObject 规则执行毫秒级求值:
         │ "Waiting 请求数 > 10? 或 KV Cache 水位 > 80%?"
         ▼
  [HPA 动态驱动层] ──► 直接改写 Deployment.spec.replicas ──► 立即调度拉起新 GPU Pod!
=================================================================================================

KEDA 的核心优势：

直连 Prometheus：通过 prometheus Scaler，直接执行任意复杂的 PromQL 表达式；
支持缩容到零（Scale-to-Zero）：在开发测试环境无流量时自动释放昂贵的 GPU；
毫秒级灵敏度：轮询间隔（pollingInterval）可精细控制在 5 秒以内，实现真正敏捷的事件驱动弹性。

3.3 生产级复合自动扩缩容数学模型与算法公式

在大厂生产中，我们绝对不能只依据单一指标扩容，而必须采用 复合多维决策模型（Multi-dimensional Metric Model）。扩容必须同时满足 算力充裕度 与 队列健康度 的约束：

\text{Replicas}_{\text{desired}} = \max \left( R_{\text{queue}}, R_{\text{cache}} \right)

其中：

基于排队深度的伸缩分量（ $R_{\text{queue}}$ ）：

R_{\text{queue}} = \left\lceil \frac{\text{Total-Waiting-Requests}}{\text{Target-Queue-Depth-per-Pod}} \times \text{CurrentReplicas} \right\rceil

（在大模型服务中，我们通常设定单个 Pod 允许排队的健康深度

\text{Target-Queue} = 5

）； 2. 基于显存水线的伸缩分量（ $R_{\text{cache}}$ ）：

R_{\text{cache}} = \left\lceil \frac{\text{Avg}(\text{KV-Cache-Usage-Ratio})}{\text{Target-Watermark}} \times \text{CurrentReplicas} \right\rceil

（健康安全水线

\text{Target-Watermark} = 0.75

）。通过这个公式，无论是因为用户涌入导致排队暴增，还是因为输入上下文过长导致显存预警，系统都能在最早期阶段敏锐捕获并瞬间触发扩容。

3.4 优雅缩容保护机制：防止长文本流式输出被 K8s 暴力截断

自动缩容时的“平滑退出”是考验 AI Infra 团队功力的试金石。当流量消退、KEDA 决定减少 Pod 副本时，必须走完以下闭环流程：

=================================================================================================
                         LLM Serving 优雅缩容状态机闭环
  [Step 1: 标记下线与流量摘除]
  Kube-Controller 决定缩容 Pod-A ──► 立即将 Pod-A 从 Endpoints / Ingress 负载均衡池剔除
  *效果: 新的请求绝不会再路由给 Pod-A!*
     │
     ▼
  [Step 2: 发送 SIGTERM 柔性信号]
  Kubelet 向容器主进程发送 `SIGTERM`
  启动倒计时: `terminationGracePeriodSeconds: 300` (大模型流式生成长文本预留 5 分钟宽限期)
     │
     ▼
  [Step 3: 容器内推理引擎耗尽 (Drain)]
  vLLM / 推理服务捕获 `SIGTERM` 信号:
    - 拒绝接收任何新任务;
    - 维持当前所有已在 Running 的长连接，继续推理解码输出;
    - 每一个活跃请求完成后，安全主动关闭 SSE HTTP 流;
    - 直到 `vllm:num_requests_running == 0` (所有任务自然完结)!
     │
     ▼
  [Step 4: 优雅自尽]
  推理进程主动返回 Exit Code 0 退出，Kubelet 销毁容器，回收 GPU 算力。
  *全过程没有任何一位在线用户的流式生成被中途斩断！*
=================================================================================================

4. 生产级高可用与背压（Backpressure）治理架构

4.1 当 KV Cache 突破 95% 警戒线：抢占换入换出与重计算雪崩机理

如果遭遇极端流量洪峰，扩容出来的物理 GPU 启动需要时间（冷启动拉镜像、加载 70GB 权重通常需要 1~2 分钟）。在这 2 分钟的真空期内，存量 Pod 的 KV Cache 一旦被完全挤爆（达到 $100\%$ ），底层到底会发生什么？

显存物理耗尽：连续批处理调度器在下一个 Step 尝试为请求申请物理 Block 时，发现空闲块链表为空；
被迫发起 Swapping（内存换出）：
- 调度器不得不挑选一个优先级最低的请求，将其部分 KV Cache 通过 PCIe 链路从 GPU HBM 拷到 Host 内存；
- 此时 PCIe 吞吐瞬间打满，引起通信拥塞；
被迫发起 Recomputation（重计算）：
- 如果 CPU 内存也满了，调度器只能采取终极残酷手段：杀死该请求当前的上下文状态，释放其占用的全部显存块！
- 当未来显存腾出空间后，该请求必须从第 1 个 Token 重新开始做 Prefill 计算！
性能雪崩（Thrashing）：
- 原本一次前向计算就能解决的事，变成了“算了一半被杀 -> 重新排队 -> 重新算 -> 显存又爆了 -> 又被杀”。
- 算力被大量的无效重复重算彻底吞噬，集群有效吞吐暴跌至接近零！

4.2 智能网关层自适应背压与分级熔断策略设计

防范上述雪崩的唯一正确姿势，是在流量进入 GPU 之前，在最前端的 API 网关层构筑自适应背压（Backpressure）大坝！

=================================================================================================
                         智能流量网关的三道自适应防波堤
  [用户请求涌入 (HTTP POST /v1/chat/completions)]
         │
         ▼
  ┌─────────────────────────────────────────────────────────────────────────────────┐
  │ 防波堤 1: 客户端连接级排队与并发令牌桶 (Concurrency Limiter)                     │
  │   - 限制网关到后端单 Pod 的最大在途并发 (Max In-flight Requests)                │
  │   - 超过并发硬限制的请求直接在网关本地等待队列缓冲 (最长等 3 秒)                │
  └──────────────────────────────────────┬──────────────────────────────────────────┘
                                         │
                                         ▼
  ┌─────────────────────────────────────────────────────────────────────────────────┐
  │ 防波堤 2: 基于 KV Cache 水位的自适应熔断 (Adaptive Shedding)                   │
  │   - 网关以毫秒级持续监听后端的健康检查探针                                       │
  │   - 当探测到后端集群平均 KV Cache 水位 > 90% 时:                                │
  │     立即触发主动保护，拒绝新的非核心请求，快速返回:                             │
  │     `HTTP 429 Too Many Requests (Retry-After: 3)`                              │
  │   *坚决不让哪怕多一个字进入推理引擎，保住当前正在跑的任务能安全跑完!*            │
  └──────────────────────────────────────┬──────────────────────────────────────────┘
                                         │
                                         ▼
  ┌─────────────────────────────────────────────────────────────────────────────────┐
  │ 防波堤 3: 租户优先级 QoS 隔离 (Multi-tier Priority)                              │
  │   - VIP 付费用户: 路由至独占的高保障资源池 (保留 20% 显存冗余)                 │
  │   - 免费用户: 路由至共享混部池，发生拥塞时优先降级与排队                         │
  └─────────────────────────────────────────────────────────────────────────────────┘
=================================================================================================

4.3 故障快速转移与跨可用区异构容灾方案

除了流量突发，硬件掉卡（Xid 79 / ECC 双比特翻转）在千卡集群中常态化发生。生产级的高可用网关必须实现 双活容灾与被动健康检查（Passive Health Check）：

即时重试与摘除：当某个 Pod 所在的 GPU 突然硬件挂死，Pod 的 TCP 连接异常断开时，网关在收到连接重置（ECONNRESET）的一瞬间，在客户端无感的情况下，自动将该请求重试路由到健康的备份 Pod；
快速标记下线：如果一个 Pod 连续两次返回 500 错误或心跳丢失，网关立即将其剔除出活跃路由表，并向 K8s 告警触发自愈控制器。

5. 动手实战与代码实验室（Minimal Runnable Code）

本讲提供 4 个可以直接在本地或集群上运行的高可用与可观测实战工程源码。

5.1 实战 1：纯 Python 模拟高并发 LLM Serving 负载与 KV Cache 水位仿真器

为了让大家亲眼看到随着并发增长，KV Cache 是如何一步步被占满，以及 TTFT 和排队延迟是如何呈指数爆炸恶化的，我们编写了以下自主仿真器：

#!/usr/bin/env python3
"""
文件名称: llm_serving_watermark_simulator.py
运行方式: python3 llm_serving_watermark_simulator.py
功能说明: 仿真 LLM Serving 连续批处理、KV Cache 显存水线占用、
         TTFT/TPOT 延迟衰退曲线以及自适应背压熔断机制。
"""

import time
import random
import math

class Request:
    def __init__(self, req_id, prompt_len, max_gen_len):
        self.id = req_id
        self.prompt_len = prompt_len
        self.max_gen_len = max_gen_len
        self.generated_tokens = 0
        self.start_time = time.time()
        self.first_token_time = None
        self.status = "WAITING"  # WAITING, RUNNING, FINISHED, REJECTED

class MockvLLMEngine:
    def __init__(self, total_kv_blocks=1000, block_size=16):
        self.total_kv_blocks = total_kv_blocks
        self.block_size = block_size
        self.free_blocks = total_kv_blocks
        self.waiting_queue = []
        self.running_queue = []
        self.finished_requests = []

    def get_kv_cache_usage(self):
        used_blocks = self.total_kv_blocks - self.free_blocks
        return used_blocks / self.total_kv_blocks

    def add_request(self, req):
        # 准入安全防波堤检查: 若 KV Cache 水位 > 90%，主动背压拒绝
        current_watermark = self.get_kv_cache_usage()
        if current_watermark > 0.90:
            req.status = "REJECTED"
            print(f"  🚨 [网关背压熔断] 请求 #{req.id} 被拒绝! 当前 KV Cache 水线: {current_watermark*100:.1f}% > 90% (HTTP 429)")
            return False

        self.waiting_queue.append(req)
        return True

    def step(self):
        """模拟一个调度周期 (Iteration Step: 耗时约 25ms)"""
        # 1. 尝试从 Waiting 队列调度新请求进入 Running
        while self.waiting_queue:
            candidate = self.waiting_queue[0]
            # 计算所需初始显存块数
            needed_blocks = math.ceil(candidate.prompt_len / self.block_size)
            if self.free_blocks >= needed_blocks:
                self.free_blocks -= needed_blocks
                candidate.status = "RUNNING"
                candidate.first_token_time = time.time()
                self.running_queue.append(self.waiting_queue.pop(0))
            else:
                # 显存不足，无法接纳新请求，发生等待阻塞
                break

        # 2. 为当前正在运行的所有请求生成 1 个 Token
        still_running = []
        for req in self.running_queue:
            # 检查生成新 Token 是否跨越 Block 边界需要申请新显存块
            if req.generated_tokens % self.block_size == 0 and req.generated_tokens > 0:
                if self.free_blocks >= 1:
                    self.free_blocks -= 1
                else:
                    print(f"  💥 [显存溢出警告] 无法为请求 #{req.id} 分配新 Block! 触发暂停换页保护!")
                    still_running.append(req)
                    continue

            req.generated_tokens += 1
            if req.generated_tokens >= req.max_gen_len:
                # 请求结束，归还显存
                total_blocks = math.ceil((req.prompt_len + req.generated_tokens) / self.block_size)
                self.free_blocks += total_blocks
                req.status = "FINISHED"
                self.finished_requests.append(req)
            else:
                still_running.append(req)

        self.running_queue = still_running

def main():
    print("===========================================================================")
    print("        🚀 Ringi AI Infra 实验室: LLM Serving 负载与水线仿真器              ")
    print("===========================================================================")
    engine = MockvLLMEngine(total_kv_blocks=300, block_size=16)

    # 模拟突发高并发请求灌入
    print("\n>>> 开始向引擎灌入突发长文本请求...")
    for i in range(1, 41):
        prompt_len = random.randint(128, 512)
        gen_len = random.randint(32, 128)
        req = Request(i, prompt_len, gen_len)
        engine.add_request(req)

    # 模拟 30 个步长的执行循环
    for step in range(1, 31):
        engine.step()
        usage = engine.get_kv_cache_usage()
        waiting_count = len(engine.waiting_queue)
        running_count = len(engine.running_queue)
        print(f"Step {step:02d} | KV Cache 水位: {usage*100:5.1f}% | 运行中: {running_count:02d} | 排队中: {waiting_count:02d} | 剩余空闲块: {engine.free_blocks}")
        time.sleep(0.05)

    print("\n[仿真测试指标复盘总结]:")
    print(f"  - 成功完成请求数: {len(engine.finished_requests)}")
    print(f"  - 最终排队等待数: {len(engine.waiting_queue)}")
    print(f"  - 当前显存水位: {engine.get_kv_cache_usage()*100:.1f}%")

if __name__ == "__main__":
    main()

5.2 实战 2：生产级 DCGM + vLLM 监控 Prometheus 告警规则 YAML 配置

下面给出可以直接应用到生产 Prometheus 的完整告警规则组，精准覆盖硬件掉卡、显存溢出、P99 首字时延劣化与排队积压：

# ==============================================================================
# 文件名称: prometheus-llm-serving-alerts.yaml
# 功能描述: 生产级大模型推理服务全维告警规则 (PrometheusRule)
# ==============================================================================
apiVersion: monitoring.coreos.com/v1
kind: PrometheusRule
metadata:
  name: llm-serving-slo-alerts
  namespace: monitoring
  labels:
    role: alert-rules
spec:
  groups:
    - name: LLMServingAlerts
      rules:
        # 1. 硬件级致命错误: Xid 异常 (P0 级)
        - alert: GPUHardwareXidError
          expr: dcgm_xid_errors > 0
          for: 1m
          labels:
            severity: critical
          annotations:
            summary: "节点 {{ $labels.instance }} 物理卡 GPU {{ $labels.gpu }} 发生 Xid {{ $value }} 错误!"
            description: "检测到底层驱动抛出硬件错误码，极大概率为硬件掉卡或显存损坏，请立即核查节点健康状态。"

        # 2. 显存生命线预警: KV Cache 水位突破 85% (P1 级)
        - alert: LLMKVCacheUsageHigh
          expr: vllm:gpu_cache_usage_factor > 0.85
          for: 30s
          labels:
            severity: warning
          annotations:
            summary: "推理服务 Pod {{ $labels.pod }} 的 KV Cache 水位达到 {{ $value | humanizePercentage }}!"
            description: "显存缓冲池即将耗尽，极易触发请求抢占和重计算雪崩，请检查 KEDA 自动扩容是否正常就绪。"

        # 3. 排队深度积压: 等待请求持续超过 10 (P1 级)
        - alert: LLMRequestsQueueSpike
          expr: sum(vllm:num_requests_waiting) by (service) > 10
          for: 1m
          labels:
            severity: warning
          annotations:
            summary: "服务 {{ $labels.service }} 累计排队请求数高达 {{ $value }}!"
            description: "当前并发严重超出处理能力，已产生大量排队延迟，需排查是否需要紧急手动介入扩容。"

        # 4. 用户体验 SLO 破线: P99 TTFT 首字时延超过 2 秒 (P1 级)
        - alert: LLMTTFTSLOBreach
          expr: histogram_quantile(0.99, sum(rate(vllm:time_to_first_token_seconds_bucket[2m])) by (le)) > 2.0
          for: 1m
          labels:
            severity: warning
          annotations:
            summary: "大模型首字生成 P99 延迟突破 2.0 秒 (当前: {{ $value }}s)!"
            description: "违反在线服务交互 SLO 协议，用户端已能明显感知到严重卡顿与等待。"

5.3 实战 3：KEDA 针对 vLLM 排队与 KV Cache 复合指标的 ScaledObject 配置实战

下面给出基于 KEDA 的大模型在线服务弹性伸缩生产级配置。通过监听 Prometheus 中的排队等待数与显存水线，实现秒级扩缩容：

# ==============================================================================
# 文件名称: keda-vllm-autoscaler.yaml
# 功能描述: 基于 KEDA 复合事件驱动的 vLLM 弹性伸缩配置
# ==============================================================================
apiVersion: keda.sh/v1alpha1
kind: ScaledObject
metadata:
  name: vllm-llama3-autoscaler
  namespace: llm-serving
spec:
  scaleTargetRef:
    apiVersion: apps/v1
    kind: Deployment
    name: vllm-llama3-70b
  minReplicaCount: 2          # 保底最少 2 副本支撑基础流量
  maxReplicaCount: 10         # 最大弹性上限为 10 副本
  pollingInterval: 5          # 核心: 每 5 秒极速轮询一次 Prometheus
  cooldownPeriod: 300         # 冷却周期: 缩容前必须稳定等待 5 分钟，防止抖动
  advanced:
    horizontalPodAutoscalerConfig:
      behavior:
        scaleUp:
          stabilizationWindowSeconds: 0  # 扩容零等待，必须瞬间响应!
          policies:
            - type: Percent
              value: 100               # 激进扩容: 允许瞬间翻倍
              periodSeconds: 15
        scaleDown:
          stabilizationWindowSeconds: 300 # 缩容平滑等待 5 分钟
          policies:
            - type: Pods
              value: 1                  # 保守缩容: 每次最多只下线 1 个 Pod
              periodSeconds: 60
  triggers:
    # 触发源 1: 基于排队等待请求数 (平均每 Pod 等待 > 5 则触发加副本)
    - type: prometheus
      metadata:
        serverAddress: http://prometheus-k8s.monitoring.svc.cluster.local:9090
        metricName: vllm_waiting_requests_trigger
        query: sum(vllm:num_requests_waiting{namespace="llm-serving"})
        threshold: "5"

    # 触发源 2: 基于 KV Cache 水位使用率 (平均使用率 > 0.80 触发加副本)
    - type: prometheus
      metadata:
        serverAddress: http://prometheus-k8s.monitoring.svc.cluster.local:9090
        metricName: vllm_kv_cache_trigger
        query: avg(vllm:gpu_cache_usage_factor{namespace="llm-serving"})
        threshold: "0.80"

5.4 实战 4：轻量级 Python 反向代理网关自适应流式背压与熔断中间件

在网关层，如何阻断流量雪崩？下面给出一个用 Python 实现的高性能自适应流式网关核心逻辑，它能够主动检测后端健康度并在高危时返回标准 HTTP 429：

#!/usr/bin/env python3
"""
文件名称: llm_smart_gateway.py
运行方式: python3 llm_smart_gateway.py
功能描述: 带有自适应背压、并发控制与 HTTP 429 降级的轻量级 LLM API 网关。
"""

import asyncio
from aiohttp import web, ClientSession

# 后端 vLLM 实例配置
BACKEND_VLLM_URL = "http://127.0.0.1:8000"
MAX_CONCURRENT_REQUESTS = 50       # 单网关最大允许在途并发
KV_CACHE_DANGER_THRESHOLD = 0.92   # 危险显存水线熔断阈值

current_concurrency = 0
backend_healthy = True

async def fetch_backend_metrics(session):
    """后台异步协程: 实时探测后端真实 KV Cache 水位"""
    global backend_healthy
    while True:
        try:
            async with session.get(f"{BACKEND_VLLM_URL}/metrics", timeout=2.0) as resp:
                if resp.status == 200:
                    text = await resp.text()
                    # 简单解析 vllm:gpu_cache_usage_factor
                    for line in text.split("\n"):
                        if line.startswith("vllm:gpu_cache_usage_factor"):
                            val = float(line.split()[1])
                            if val > KV_CACHE_DANGER_THRESHOLD:
                                if backend_healthy:
                                    print(f"🚨 [网关告警] 后端 KV Cache 水位过高 ({val*100:.1f}%)! 开启背压防护!")
                                backend_healthy = False
                            else:
                                if not backend_healthy:
                                    print(f"✅ [网关恢复] 后端 KV Cache 水位回归健康 ({val*100:.1f}%)。")
                                backend_healthy = True
                            break
        except Exception as e:
            # 连接后端异常
            backend_healthy = False
        await asyncio.sleep(2.0)

async def handle_completions(request):
    """处理用户对话生成请求"""
    global current_concurrency

    # 1. 检查后端健康与背压状态
    if not backend_healthy:
        return web.json_response(
            {"error": "Service overloaded. KV Cache exhausted, please retry later."},
            status=429,
            headers={"Retry-After": "3"}
        )

    # 2. 检查本地并发限制
    if current_concurrency >= MAX_CONCURRENT_REQUESTS:
        return web.json_response(
            {"error": "Too many concurrent requests, gateway rate-limited."},
            status=429,
            headers={"Retry-After": "1"}
        )

    current_concurrency += 1
    try:
        req_body = await request.json()
        client_session = request.app['client_session']

        # 3. 转发至后端并建立流式管道 (Stream Proxy)
        async with client_session.post(f"{BACKEND_VLLM_URL}/v1/chat/completions", json=req_body) as resp:
            response = web.StreamResponse(
                status=resp.status,
                headers={
                    'Content-Type': resp.headers.get('Content-Type', 'text/event-stream'),
                    'Cache-Control': 'no-cache',
                    'Connection': 'keep-alive'
                }
            )
            await response.prepare(request)
            async for chunk in resp.content.iter_any():
                await response.write(chunk)
            await response.write_eof()
            return response
    finally:
        current_concurrency -= 1

async def on_startup(app):
    app['client_session'] = ClientSession()
    app['metrics_task'] = asyncio.create_task(fetch_backend_metrics(app['client_session']))

async def on_cleanup(app):
    app['metrics_task'].cancel()
    await app['client_session'].close()

def main():
    app = web.Application()
    app.router.add_post('/v1/chat/completions', handle_completions)
    app.on_startup.append(on_startup)
    app.on_cleanup.append(on_cleanup)
    print("[Smart Gateway] 智能自适应背压网关启动，正在监听端口 :8080...")
    web.run_app(app, host='0.0.0.0', port=8080)

if __name__ == "__main__":
    main()

6. Ringi 避坑指南与生产黄金准则

6.1 避坑表格（❌ 常见小白错误理解 vs ✅ 大厂 AI Infra 正确理解）

误区维度	❌ 常见初学者/小白错误理解	✅ 大厂 AI Infrastructure 生产级认知
GPU 利用率判定	以为 `nvidia-smi` 看到 100% 就代表算力已经被彻底榨干	`GPU-Util` 只是有无 Kernel 在跑的采样！只有通过 DCGM 观测 SM Active 和 DRAM Active 才能分辨出真实的算力饱和度与访存瓶颈
显存监控指标	看到显存占满 95% 以为程序马上就要 OOM 崩溃了	现代推理框架（vLLM）会主动吃满显存预分配为 KV Cache 池，物理显存恒定 95% 是正常现象，真正要防的是 `vllm:gpu_cache_usage_factor` 水位超标
HPA 扩容依据	依然使用传统的 CPU 利用率或内存占用去驱动大模型 HPA	CPU 与内存对推理压力完全脱敏！必须改用 KEDA 监听 `vllm:num_requests_waiting` 排队数和 KV Cache 水位复合驱动
缩容操作机制	认为当 QPS 下降时可以随意将副本数从 10 瞬间砍到 2	缩容可能强杀正在生成长文本的会话！必须配置长达 5 分钟的优雅退出期（Grace Period），并依赖推理框架的 Drain 模式自然完结
流量过载自愈	认为当服务卡顿时，客户端应该不断重试来尽快拿到结果	无脑重试会引发指数级放大的重试风暴！网关必须实施严格的自适应背压，超过警戒水位时直接返回 HTTP 429 予以阻断

6.2 生产环境 AI Serving 可观测与弹性伸缩黄金 Checklist

在大模型在线服务正式接入线上网关与生产流量前，请严格逐项审查以下 10 条黄金准则：

7. Ringi 5 点核心速记口诀、自我检验清单与课后深度思考题

7.1 5 点押韵核心速记口诀

=================================================================================================
                            Ringi LLM Serving 治理速记口诀
                     传统监控看显存，虚假饱和把人坑；
                     黄金四标测时延，TTFT 守在先；
                     DCGM 查微架，算力访存分清楚；
                     KEDA 抓队扩容急，水线八五要立旗；
                     网关背压四二九，风暴雪崩绕道走！
=================================================================================================

7.2 10 条白板自我检验清单

为什么在 vLLM 服务启动后，通过 nvidia-smi 看到的显存占用率高达 90% 以上是正常现象？
为什么说 nvidia-smi 的 GPU-Util 是个“具有欺骗性”的指标？DCGM 的哪个指标能够真实反映 SM 活跃度？
大模型在线推理的 TTFT（首字时延）与 TPOT（单字时延）分别受到哪种硬件瓶颈的制约（Compute-bound 还是 Memory-bound）？
什么是 ITL（Inter-Token Latency）？它为什么会产生剧烈抖动？
传统 Kubernetes HPA 在面对大模型长连接流式输出时，缩容机制存在什么致命缺陷？
KEDA 的工作原理是什么？相比原生 HPA，它为什么更适合大模型弹性伸缩？
当 vLLM 的 KV Cache 显存占用率达到 100% 时，推理引擎在底层会采取哪些自保动作？为什么这会引发性能雪崩？
在智能流量网关层，自适应背压（Backpressure）是如何防止客户端重试风暴压垮推理集群的？
为什么在生产环境部署大模型 Pod 时，terminationGracePeriodSeconds 通常需要设置到 300 秒甚至更长？
DCGM 的指标采集是如何做到对正在执行的 GPU 计算完全零性能干扰的？

7.3 3 道高阶开放式课后思考题（含极限 Corner Case）

思考题 1：长上下文（128K）突刺与显存雪崩防御

某知识库检索场景下，用户频繁上传长达 100K Tokens 的长文档进行对话总结。单个请求在执行 Prefill 阶段时，一次性吃掉了单卡 60% 的 KV Cache 块，导致其他正在生成的 30 个小请求瞬间被剥夺显存引发抢占换页。作为平台架构师，你该如何从引擎参数（如 --max-num-batched-tokens 块切分 Chunked Prefill）、网关调度策略（长短文本队列解耦）与资源配额层面设计彻底的隔离防御体系？

思考题 2：跨多机张量并行（TP=8）集群的极速冷启动

在高峰期通过 KEDA 扩容一个 70B 模型的副本时，该服务需要申请 8 张卡并在启动时拉取 140GB 的权重文件。常规从对象存储拉取需要 5 分钟，严重拖慢了自动扩容的时效性。你将如何结合 P2P 镜像分发（Dragonfly）、共享分布式只读缓存（3FS/JuiceFS）与 GPU 内存预热技术，将大模型副本的冷启动时间压缩到 30 秒以内？

思考题 3：基于用户 SLA 分级的流式优雅降级

假设系统遭遇了超越集群极限 3 倍的不可抗力流量洪峰，且外部云厂商已无法提供更多的 GPU 算力资源。在无法水平扩容的前提下，如何设计一套自适应降级算法（例如：动态调低大模型的 max_tokens 生成上限、将高计算代价的采样算法温度调为贪婪 Greedy、或对低优先级用户动态切换至小参数量模型进行保底响应）？

8. 📚 参考资料与核心源码/经典论文指引

在撰写本讲与进行系统级溯源时，本文严格对照并引用了以下一手权威工程源码与官方文献：

NVIDIA 官方开源项目与监控白皮书：
- NVIDIA DCGM 官方源码仓库与架构手册：https://github.com/NVIDIA/DCGM
- dcgm-exporter Prometheus 采集器仓库：https://github.com/NVIDIA/dcgm-exporter
- NVIDIA Data Center GPU Monitoring 最佳实践白皮书
云原生弹性伸缩与大模型推理核心项目：
- KEDA (Kubernetes Event-driven Autoscaling) 官方规范：https://github.com/kedacore/keda
- vLLM 官方开源推理系统源码：https://github.com/vllm-project/vllm
- Kubernetes Horizontal Pod Autoscaler (HPA) 架构文档
本地 AI_BOOK 知识库精准检索对照：
- AI_BOOK/AI-fundamentals/03_ai_cluster_ops/01_gpu_ops/05_dcgm_monitoring.md（DCGM 核心指标详解与实操）
- AI_BOOK/AI-fundamentals/03_ai_cluster_ops/01_gpu_ops/02_gpu_utilization_myth.md（GPU 利用率神话与真实硬件活跃度拆解）
- AI_BOOK/llm-action/llm-interview/llm-inference.md（首 Token 延迟 TTFT 与端到端时延权威推导）
- AI_BOOK/llm-action/docs/llm-base/dcgmi.md（dcgmi 命令与监控拓扑实战）

附录：Appendix A — 大厂硬核高频面试题与白板推导

面试题 1：为什么在大模型在线 Serving 平台中，绝对不能直接基于 CPU 或内存利用率配置 HPA 自动扩缩容？

考察维度：对大模型推理底层系统机制（连续批处理、PagedAttention 显存预占）的理解深度。

标准解题思路与满分回答路径：

显存静态预占机制：现代大模型推理框架（如 vLLM）普遍采用 PagedAttention。为了避免内存碎片并在运行时实现极速分配，容器启动后会将剩余物理显存全量预分配为 KV Cache 块池。因此，无论业务有无请求，硬件监控显示的显存占用率恒定在 90%~95%，指标处于伪饱和状态；
CPU 与推理压力脱敏：大模型的矩阵计算与 Attention 算子完全运行在 GPU 上，CPU 仅负责简单的调度循环与分词（Tokenization）。当流量激增时，CPU 利用率可能仅从 10% 微涨至 25%，传统 CPU 指标完全无法感知系统过载；
正确解法：必须采用语义级和队列级事件驱动扩缩容（通过 KEDA），核心监听指标为 vllm:num_requests_waiting（排队等待请求数） 与 vllm:gpu_cache_usage_factor（KV Cache 实际使用率）。

面试题 2：如何用 Prometheus + DCGM 精确区分一个大模型推理服务处于算力受限（Compute-bound）还是显存带宽受限（Memory-bound）？

考察维度：对 Roofline 模型、GPU 硬件微架构（SM vs HBM 内存控制器）以及大模型 Prefill/Decode 物理差异的穿透认知。

标准解题思路与满分回答路径：

核心观察指标对照：
- 提取 DCGM Field 203：DCGM_FI_DEV_GPU_UTIL 或 DCGM_FI_PROF_SM_ACTIVE（代表计算核心 SM 的活跃程度）；
- 提取 DCGM Field 204：DCGM_FI_DEV_MEM_COPY_UTIL 或 DCGM_FI_PROF_DRAM_ACTIVE（代表 HBM 显存控制器的读写带宽活跃程度）；
状态判定逻辑：
- Compute-bound（算力受限）：SM Active 处于高位（如 > 80%），而 DRAM Active 处于中低位。这通常出现在 Prefill 阶段（批量并行处理长输入 Prompt，算术强度高）；
- Memory-bound（访存受限）：DRAM Active 逼近物理极限（如 > 85%），而 SM Active 较低。这通常出现在 自回归 Decode 阶段（每个 Step 只能生成 1 个 Token，但每一步都需要将数十 GB 的模型权重和 KV Cache 全量读一遍，算术强度极低，硬件处于访存瓶颈）；
架构调优指导：针对 Prefill 受限可做 Chunked Prefill 或并行度扩容；针对 Decode 受限应采用张量并行分摊显存带宽、量化（W8A8/FP8/AWQ）或使用多副本并发处理。

面试题 3：如果突发极端流量导致 vLLM 的 KV Cache 显存被彻底耗尽（100%），推理系统内部会发生什么？作为平台架构师该如何防御？

考察维度：对连续批处理抢占调度算法的理解、生产级雪崩机理与高可用背压方案设计。

标准解题思路与满分回答路径：

系统内部雪崩机理：
- 当没有空闲 KV Block 分配给正在解码的请求时，引擎为了避免直接崩溃退出，会触发自保机制：强制将低优先级请求的上下文 换出（Swapping）到 Host 内存，甚至直接 重置（Preempt/Recompute）；
- 被打断的请求在未来有空间时必须从头重新做 Prefill 计算，导致极其昂贵的算力被无效浪费；系统进入频繁换页的“震荡假死（Thrashing）”状态，最终导致全链路请求超时；
防御架构三道防线：
- 第一道（引擎内部）：配置安全水位限制（如保留 5% 的显存预留垫）；
- 第二道（弹性扩缩容）：配置 KEDA 在水线达到 80% 时瞬间激进扩容新 Pod；
- 第三道（网关背压）：在 Ingress/网关层实现自适应熔断，当探测到后端水线突破 90% 时，直接快速失败返回 HTTP 429 Too Many Requests，坚决不让新的大请求涌入引擎，保住存量在途请求正常输出。

面试题 4：在大模型长连接流式输出（SSE）场景下，如果 Kubernetes 发生 Pod 缩容或滚动更新，如何做到在线用户“零卡顿、零截断”？

考察维度：对 Kubernetes 生命周期钩子（Lifecycle Hooks）、连接排空（Draining）与长连接协议的工程治理实操。

标准解题思路与满分回答路径：

核心痛点：普通微服务请求通常只有几十毫秒，而大模型生成一个长回答可能需要 30 秒甚至数分钟。如果直接缩容或滚动发布，默认 30 秒的终止期会导致正在输出的用户被强行斩断；
生产解决方案三部曲：
- 第一步（流量立即摘除）：将 Pod 从 Service 的 Endpoints / Ingress 列表中剔除，保证后续新请求不会再分配进来；
- 第二步（大幅延长宽限期）：在 Pod Spec 中设置 terminationGracePeriodSeconds: 300（5 分钟），给长文本生成预留充分的时间窗口；
- 第三步（实现优雅 Drain 信号捕获）：推理服务主进程捕获操作系统发送的 SIGTERM 信号后，进入只读排空模式：继续维持已有的在途 SSE 长连接并持续吐字，直至所有当前请求的 vllm:num_requests_running == 0，随后进程主动退出。

🎨 【配图工坊生图 Prompt 暂存区 · 仅剩蓝图 1 待生成】

提示：蓝图 2、3、4 已成功归档并回填正文。当前仅保留蓝图 1（Serving 高可用全景工坊），供创作者使用 Midjourney / DALL-E 3 生成工业级架构插图。生成并归档 assets/arch_39_serving_ha_observability_slo_governance.svg 后，可彻底删除本区块及目录导航对应链接。

蓝图 1：生产级 LLM Serving 高可用、可观测与自动扩缩容全景工坊

文件路径：assets/arch_39_serving_ha_observability_slo_governance.svg
核心中文标签：智能流量网关、连续批处理与KV池、DCGM全维可观测、KEDA弹性伸缩、自适应背压熔断

🇨🇳 中文直接生图指令（推荐直接发给 ChatGPT / DALL-E 3）：

3D 潮玩手办微缩场景，16:9 宽屏，纯白无界背景。工程师 Ringi（佩戴黑色透明方框眼镜，身穿纯深岩板蓝 #4A6B82 短袖 T 恤）正在操作一座高度现代化的多层智能算力工厂。顶层是一座透明的控制塔，带有发光中文标牌“智能流量网关”；中间展示着透明圆柱形的计算容器，里面有发光的蓝色数据块正在高速流转，立着标牌“连续批处理与KV池”；侧面连接着一座精密的雷达与仪表盘控制台，标牌写着“DCGM全维可观测”；右侧有一座自动延伸的机械伸缩平台，标牌写着“KEDA弹性伸缩”；整个系统设有一道发光的红色安全阀门，标牌写着“自适应背压熔断”。纯白工作室背景，哑光树脂质感，光线柔和清透，硬核工业科技与潮玩微缩风融合。--ar 16:9 --style raw

🌐 中英双语精准 Prompt（Midjourney / DALL-E 3 专用）：

3D stylized matte vinyl toy miniature workshop, 16:9 widescreen composition, infinite seamless pure white background. The character Ringi, wearing rectangular clear-frame glasses and a solid deep slate-blue #4A6B82 crewneck short-sleeve T-shirt, operating a cutting-edge cloud-native AI computing facility. Top tier features a transparent control tower labeled "智能流量网关"; center showcases glass cylinder servers filled with glowing blue KV Cache blocks labeled "连续批处理与KV池"; attached to a high-precision diagnostic dashboard marked "DCGM全维可观测"; on the right, an automated expanding mechanical dock labeled "KEDA弹性伸缩"; with an illuminated safety valve labeled "自适应背压熔断". Isometric view, hyper-detailed clay render, ray-traced soft lighting. --ar 16:9 --style raw

⌘I

​🏛️ 第39讲：从“流式卡死”到毫秒级自愈——生产级 LLM Serving 高可用架构、DCGM 全维可观测与基于 KV Cache 水位的 KEDA 自动扩缩容全栈实战

​📑 目录导航

​0. Ringi 开场：生产真实现场与痛点冲突

​0.1 真实工程矛盾：为什么传统 HPA 在 LLM Serving 场景下彻底“失灵”？

​0.2 线上真实事故复盘：一次流式卡死引发的 504 网关雪崩风暴

​0.3 AI Serving 可观测与治理分层全景速查表

​1. LLM Serving 黄金指标体系：从黑盒硬件到语义观测

​1.1 传统指标 vs 大模型语义指标的断层：为什么 nvidia-smi GPU-Util 是个谎言？

​1.2 四大核心延迟指标五步穿透（TTFT, TPOT, ITL, E2E Latency）

​1. TTFT（Time To First Token，首字时延）

​2. TPOT（Time Per Output Token，单字生成时延）

​3. ITL（Inter-Token Latency，词元间抖动）

​4. E2E Latency（端到端总时延）

​1.3 核心吞吐与负载生命线：Tokens/s、队列深度与 KV Cache 水位

​2. Prometheus + DCGM 深度监控架构实战

​2.1 NVIDIA DCGM 架构剖析：从 NVML 到硬件级性能计数器

​2.2 DCGM 关键指标白皮书与 Field ID 映射（SM Active vs DRAM Active）

​2.3 生产级 dcgm-exporter 部署与 ServiceMonitor 采集规则

​2.4 vLLM 原生 Prometheus 端点深度解密与关键指标对齐

​3. 自动化扩缩容设计：传统 HPA vs 基于 KEDA 的智能弹性伸缩

​3.1 传统 HPA 面对 GPU 静态显存与长连接的三大致命硬伤

​3.2 KEDA 架构第一性原理：从外部事件到 Pod 副本伸缩引擎

​3.3 生产级复合自动扩缩容数学模型与算法公式

​3.4 优雅缩容保护机制：防止长文本流式输出被 K8s 暴力截断

​4. 生产级高可用与背压（Backpressure）治理架构

​4.1 当 KV Cache 突破 95% 警戒线：抢占换入换出与重计算雪崩机理

​4.2 智能网关层自适应背压与分级熔断策略设计

​4.3 故障快速转移与跨可用区异构容灾方案

​5. 动手实战与代码实验室（Minimal Runnable Code）

​5.1 实战 1：纯 Python 模拟高并发 LLM Serving 负载与 KV Cache 水位仿真器

​5.2 实战 2：生产级 DCGM + vLLM 监控 Prometheus 告警规则 YAML 配置

​5.3 实战 3：KEDA 针对 vLLM 排队与 KV Cache 复合指标的 ScaledObject 配置实战

​5.4 实战 4：轻量级 Python 反向代理网关自适应流式背压与熔断中间件

​6. Ringi 避坑指南与生产黄金准则

​6.1 避坑表格（❌ 常见小白错误理解 vs ✅ 大厂 AI Infra 正确理解）

​6.2 生产环境 AI Serving 可观测与弹性伸缩黄金 Checklist

​7. Ringi 5 点核心速记口诀、自我检验清单与课后深度思考题

​7.1 5 点押韵核心速记口诀

​7.2 10 条白板自我检验清单

​7.3 3 道高阶开放式课后思考题（含极限 Corner Case）

​思考题 1：长上下文（128K）突刺与显存雪崩防御

​思考题 2：跨多机张量并行（TP=8）集群的极速冷启动

​思考题 3：基于用户 SLA 分级的流式优雅降级

​8. 📚 参考资料与核心源码/经典论文指引

​附录：Appendix A — 大厂硬核高频面试题与白板推导

​面试题 1：为什么在大模型在线 Serving 平台中，绝对不能直接基于 CPU 或内存利用率配置 HPA 自动扩缩容？

​面试题 2：如何用 Prometheus + DCGM 精确区分一个大模型推理服务处于算力受限（Compute-bound）还是显存带宽受限（Memory-bound）？

​面试题 3：如果突发极端流量导致 vLLM 的 KV Cache 显存被彻底耗尽（100%），推理系统内部会发生什么？作为平台架构师该如何防御？

​面试题 4：在大模型长连接流式输出（SSE）场景下，如果 Kubernetes 发生 Pod 缩容或滚动更新，如何做到在线用户“零卡顿、零截断”？

​🎨 【配图工坊生图 Prompt 暂存区 · 仅剩蓝图 1 待生成】

​蓝图 1：生产级 LLM Serving 高可用、可观测与自动扩缩容全景工坊

🏛️ 第39讲：从“流式卡死”到毫秒级自愈——生产级 LLM Serving 高可用架构、DCGM 全维可观测与基于 KV Cache 水位的 KEDA 自动扩缩容全栈实战

📑 目录导航

0. Ringi 开场：生产真实现场与痛点冲突

0.1 真实工程矛盾：为什么传统 HPA 在 LLM Serving 场景下彻底“失灵”？

0.2 线上真实事故复盘：一次流式卡死引发的 504 网关雪崩风暴

0.3 AI Serving 可观测与治理分层全景速查表

1. LLM Serving 黄金指标体系：从黑盒硬件到语义观测

1.1 传统指标 vs 大模型语义指标的断层：为什么 `nvidia-smi GPU-Util` 是个谎言？

1.2 四大核心延迟指标五步穿透（TTFT, TPOT, ITL, E2E Latency）

1. TTFT（Time To First Token，首字时延）

2. TPOT（Time Per Output Token，单字生成时延）

3. ITL（Inter-Token Latency，词元间抖动）

4. E2E Latency（端到端总时延）

1.3 核心吞吐与负载生命线：Tokens/s、队列深度与 KV Cache 水位

2. Prometheus + DCGM 深度监控架构实战

2.1 NVIDIA DCGM 架构剖析：从 NVML 到硬件级性能计数器

2.2 DCGM 关键指标白皮书与 Field ID 映射（SM Active vs DRAM Active）

2.3 生产级 dcgm-exporter 部署与 ServiceMonitor 采集规则

2.4 vLLM 原生 Prometheus 端点深度解密与关键指标对齐

3. 自动化扩缩容设计：传统 HPA vs 基于 KEDA 的智能弹性伸缩

3.1 传统 HPA 面对 GPU 静态显存与长连接的三大致命硬伤

3.2 KEDA 架构第一性原理：从外部事件到 Pod 副本伸缩引擎

3.3 生产级复合自动扩缩容数学模型与算法公式

3.4 优雅缩容保护机制：防止长文本流式输出被 K8s 暴力截断

4. 生产级高可用与背压（Backpressure）治理架构

4.1 当 KV Cache 突破 95% 警戒线：抢占换入换出与重计算雪崩机理

4.2 智能网关层自适应背压与分级熔断策略设计

4.3 故障快速转移与跨可用区异构容灾方案

5. 动手实战与代码实验室（Minimal Runnable Code）

5.1 实战 1：纯 Python 模拟高并发 LLM Serving 负载与 KV Cache 水位仿真器

5.2 实战 2：生产级 DCGM + vLLM 监控 Prometheus 告警规则 YAML 配置

5.3 实战 3：KEDA 针对 vLLM 排队与 KV Cache 复合指标的 ScaledObject 配置实战

5.4 实战 4：轻量级 Python 反向代理网关自适应流式背压与熔断中间件

6. Ringi 避坑指南与生产黄金准则

6.1 避坑表格（❌ 常见小白错误理解 vs ✅ 大厂 AI Infra 正确理解）

6.2 生产环境 AI Serving 可观测与弹性伸缩黄金 Checklist

7. Ringi 5 点核心速记口诀、自我检验清单与课后深度思考题

7.1 5 点押韵核心速记口诀

7.2 10 条白板自我检验清单

7.3 3 道高阶开放式课后思考题（含极限 Corner Case）

思考题 1：长上下文（128K）突刺与显存雪崩防御

思考题 2：跨多机张量并行（TP=8）集群的极速冷启动

思考题 3：基于用户 SLA 分级的流式优雅降级

8. 📚 参考资料与核心源码/经典论文指引

附录：Appendix A — 大厂硬核高频面试题与白板推导

面试题 1：为什么在大模型在线 Serving 平台中，绝对不能直接基于 CPU 或内存利用率配置 HPA 自动扩缩容？

面试题 2：如何用 Prometheus + DCGM 精确区分一个大模型推理服务处于算力受限（Compute-bound）还是显存带宽受限（Memory-bound）？

面试题 3：如果突发极端流量导致 vLLM 的 KV Cache 显存被彻底耗尽（100%），推理系统内部会发生什么？作为平台架构师该如何防御？

面试题 4：在大模型长连接流式输出（SSE）场景下，如果 Kubernetes 发生 Pod 缩容或滚动更新，如何做到在线用户“零卡顿、零截断”？

🎨 【配图工坊生图 Prompt 暂存区 · 仅剩蓝图 1 待生成】

蓝图 1：生产级 LLM Serving 高可用、可观测与自动扩缩容全景工坊
